Dlaczego ochrona przepięciowa jest ważna?
Współczesne instalacje elektryczne zasilają nie tylko podstawowe obwody odbiorcze, ale również urządzenia elektroniczne, automatykę, systemy alarmowe, rekuperację, falowniki, ładowarki czy oświetlenie LED. Nawet krótkotrwałe przepięcie może spowodować uszkodzenie urządzeń, skrócenie ich żywotności albo przerwę w pracy całej instalacji. Z tego powodu ochrona przepięciowa jest dziś jednym z kluczowych elementów prawidłowo zaprojektowanej instalacji. Normy dotyczące instalacji niskiego napięcia i ochrony odgromowej opisują zarówno sytuacje, w których należy przewidzieć ochronę przed przepięciami, jak i zasady doboru środków ochronnych.
Skąd biorą się przepięcia?
Przepięcia mogą mieć różne źródła. Najczęściej mówi się o przepięciach pochodzenia atmosferycznego, związanych z wyładowaniami piorunowymi, ale w praktyce równie istotne są przepięcia łączeniowe powstające podczas załączania i wyłączania urządzeń, pracy napędów, transformatorów czy odbiorników indukcyjnych. Dla instalacji i podłączonej elektroniki znaczenie mają więc zarówno zjawiska zewnętrzne, jak i zakłócenia generowane wewnątrz samego obiektu. PN-HD 60364-4-443 obejmuje właśnie ochronę przed przejściowymi przepięciami atmosferycznymi lub łączeniowymi przenoszonymi do instalacji.
Czy ochrona przepięciowa jest obowiązkowa?
To zależy od rodzaju obiektu, sposobu zasilania, spodziewanych skutków przepięć oraz wyników analizy ryzyka. Nie da się uczciwie sprowadzić tematu do prostego stwierdzenia, że ograniczniki przepięć są zawsze obowiązkowe albo że są tylko dodatkiem. W praktyce konieczność ich stosowania może wynikać z wymagań norm serii PN-HD 60364 dotyczących instalacji elektrycznych albo z norm serii PN-EN IEC 62305 dotyczących ochrony odgromowej i zarządzania ryzykiem. Lepiej więc mówić, że ochrona przepięciowa powinna być dobrana do warunków technicznych obiektu i poziomu ryzyka, a nie automatycznie przypisana do każdego budynku według jednego schematu.
Jak planuje się ochronę przepięciową?
Dobór zabezpieczeń przeciwprzepięciowych uwzględnia między innymi układ sieci, sposób wprowadzenia zasilania do budynku, obecność instalacji odgromowej, długość przewodów, rozmieszczenie rozdzielnic oraz odporność udarową chronionych urządzeń. Właśnie dlatego projektowanie ochrony nie polega na mechanicznym dołożeniu jednego aparatu w rozdzielnicy, lecz na sprawdzeniu, gdzie i jakie urządzenia SPD będą rzeczywiście skuteczne. W normach dotyczących SPD rozróżnia się etap oceny potrzeby ochrony oraz etap doboru i montażu urządzeń ochronnych.
Dlaczego stosuje się kilka stopni ochrony?
W wielu instalacjach skuteczna ochrona ma charakter kaskadowy. Oznacza to, że jeden ogranicznik przejmuje największą energię udaru na wejściu do instalacji, a kolejne ograniczają przepięcia bliżej chronionych odbiorników. Takie podejście poprawia koordynację ochrony i pozwala lepiej dopasować poziom zabezpieczenia do wrażliwości konkretnych urządzeń. Nie oznacza to jednak, że w każdym obiekcie zawsze trzeba stosować identyczny układ kilku aparatów. Ostateczny dobór zależy od warunków technicznych, długości połączeń, poziomu zagrożenia i wymaganej ochrony napięciowej. Zasady koordynacji izolacji oraz stosowania SPD opisują dokumenty z grupy HD 60364 oraz IEC 62305-4.
Jaka jest rola analizy ryzyka?
Analiza ryzyka ma duże znaczenie zwłaszcza tam, gdzie skutki przepięcia mogą oznaczać wysokie koszty przestoju, utratę danych, uszkodzenie automatyki albo zagrożenie dla bezpieczeństwa użytkowników. W przypadku ochrony odgromowej i ograniczania skutków oddziaływania pioruna punktem odniesienia jest seria PN-EN IEC 62305, a część 2 tej normy dotyczy właśnie zarządzania ryzykiem. Dzięki takiemu podejściu ochrona przepięciowa nie jest dobierana przypadkowo, lecz wynika z rzeczywistych zagrożeń występujących w danym obiekcie.
Ochrona oświetlenia przed przepięciami – dlaczego warto o niej pamiętać?
To temat, który zdecydowanie warto dopisać do artykułu. Nowoczesne systemy oświetleniowe, szczególnie oprawy LED, zawierają elektronikę zasilającą wrażliwą na impulsy przepięciowe. Problem dotyczy zwłaszcza oświetlenia zewnętrznego, przemysłowego, parkingowego i ulicznego, gdzie długie przewody, ekspozycja na wyładowania pobliskie oraz warunki środowiskowe zwiększają ryzyko uszkodzeń. W praktyce przepięcia nie zawsze powodują natychmiastową awarię oprawy — często prowadzą do stopniowej degradacji zasilacza, skrócenia trwałości źródła światła albo niestabilnej pracy. Dlatego przy bardziej narażonych instalacjach warto przewidzieć ochronę przepięciową również dla obwodów oświetleniowych i samych opraw, a nie ograniczać się wyłącznie do rozdzielnicy głównej. Materiały techniczne branży wskazują, że odporność sterowników LED bywa ograniczona, często na poziomie 2–4 kV, co w części zastosowań zewnętrznych może być niewystarczające.

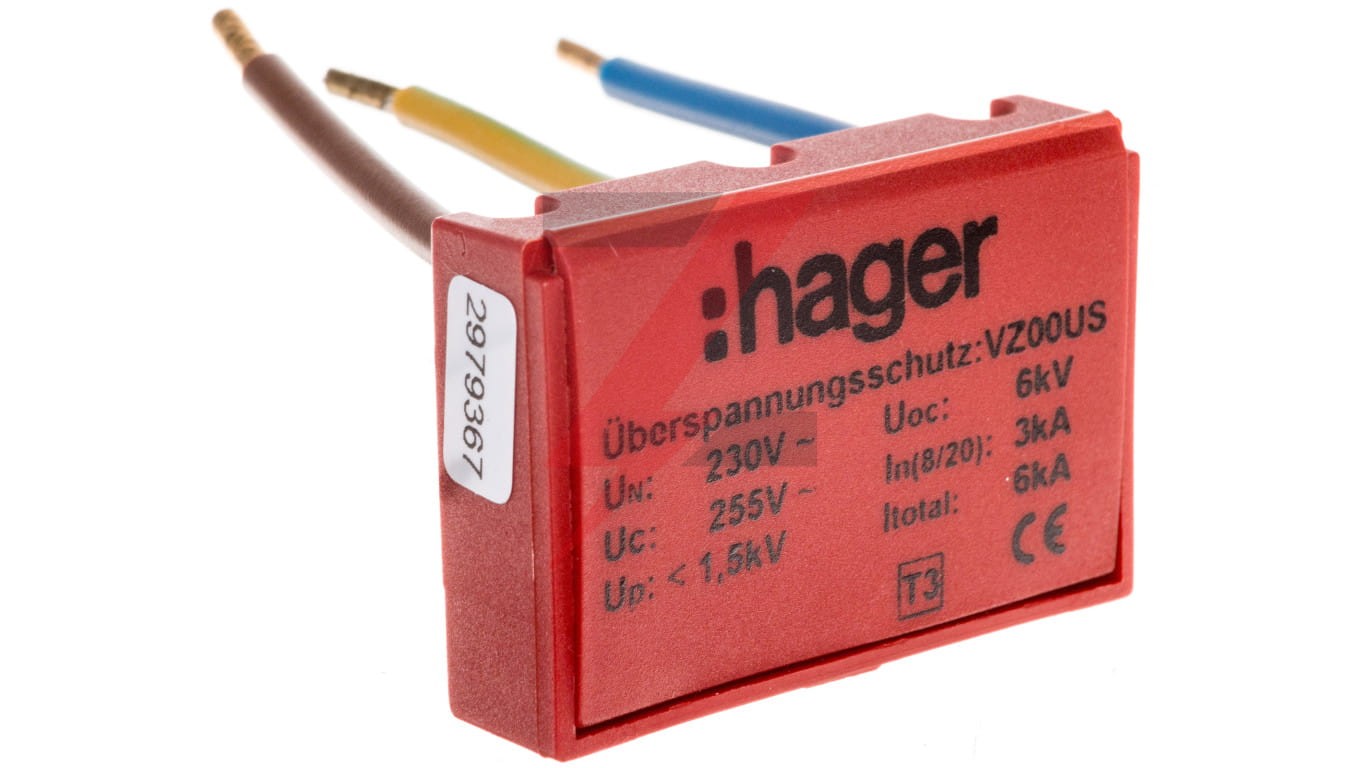

O czym trzeba pamiętać przy doborze SPD?
Przy doborze ograniczników przepięć nie wystarczy kierować się wyłącznie nazwą typu urządzenia. Znaczenie mają także parametry techniczne, takie jak zdolność odprowadzania prądu udarowego, poziom ochrony napięciowej, napięcie trwałej pracy oraz zgodność z warunkami zwarciowymi i układem sieci. Równie ważny jest sam montaż: długość przewodów przyłączeniowych, miejsce wpięcia do instalacji oraz koordynacja z pozostałą aparaturą ochronną. Nawet dobre urządzenie może nie zapewnić oczekiwanej ochrony, jeżeli zostanie źle dobrane albo nieprawidłowo zainstalowane. Zakres wymagań dla urządzeń do ochrony przed przepięciami i ich stosowania opisują dokumenty z sekcji 534 HD 60364.
Podsumowanie
Ochrona przepięciowa nie jest dziś dodatkiem „na wszelki wypadek”, ale ważnym elementem nowoczesnej instalacji elektrycznej. Przepięcia mogą pochodzić zarówno od wyładowań atmosferycznych, jak i od zjawisk łączeniowych, a ich skutki obejmują nie tylko awarie, lecz także przyspieszone zużycie urządzeń. Skuteczna ochrona powinna być dobrana do obiektu, układu zasilania, poziomu ryzyka i rodzaju odbiorników. W wielu przypadkach stosuje się układ wielostopniowy SPD, ale jego konfiguracja zawsze powinna wynikać z warunków technicznych, a nie z uproszczonego schematu. Warto też pamiętać, że temat ochrony przepięciowej dotyczy nie tylko rozdzielnic i urządzeń automatyki, ale również nowoczesnego oświetlenia LED.
