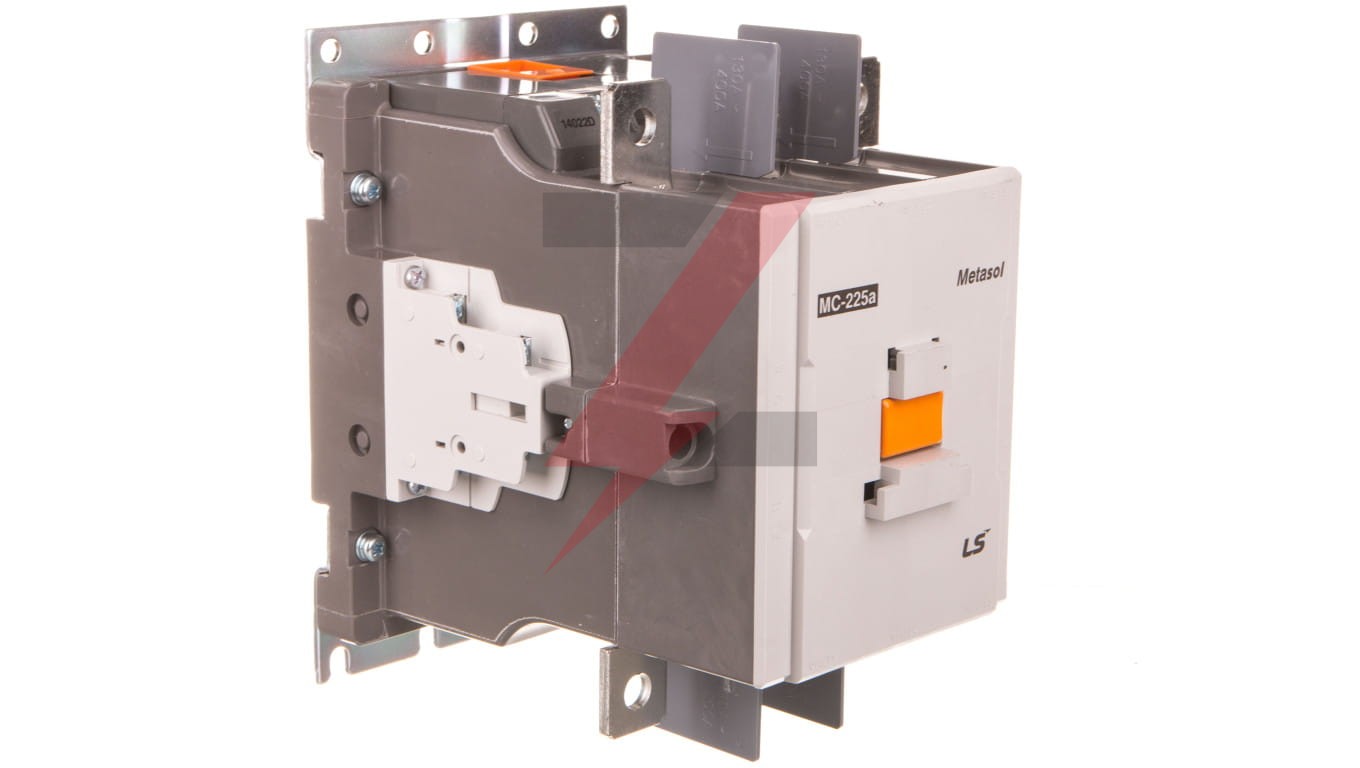

Jak stycznik wpływa na efektywność systemów zasilania?

Styczniki odgrywają kluczową rolę w systemach zasilania, wpływając na efektywność energetyczną oraz bezpieczeństwo i niezawodność instalacji elektrycznych. Podstawowe funkcje styczników obejmują załączanie i wyłączanie obciążenia, co pozwala na oszczędność energii poprzez ograniczenie czasów pracy urządzeń. Stosowane są w różnych branżach, takich jak przemysł czy budownictwo, gdzie kontrolują pracę silników oraz oświetlenia. Warto zwrócić uwagę na ofertę renomowanych producentów, takich jak styczniki EATON, aby zapewnić wysoką jakość i niezawodność elementów w systemach zasilania.

Jak stycznik wpływa na efektywność systemów zasilania? – Ujęcie techniczne

Styczniki to nieodzowny element układów sterowania i zasilania w automatyce przemysłowej i budynkach komercyjnych. Ich właściwy dobór nie tylko wpływa na bezpieczeństwo i trwałość instalacji, ale również na efektywność energetyczną całego systemu zasilania. W tym artykule przedstawiamy techniczne
aspekty wpływu styczników na pracę instalacji oraz parametry, które należy brać pod uwagę przy projektowaniu układów.

Czym jest stycznik i jakie pełni funkcje?

Stycznik to łącznik elektryczny działający mechanicznie, który umożliwia wielokrotne załączanie i wyłączanie obwodów pod obciążeniem, przy czym sterowanie odbywa się za pomocą sygnału niskonapięciowego (np. z
PLC). Zbudowany jest z elektromagnesu, rdzenia ruchomego, układu stykowego oraz elementów gaszących łuk elektryczny.

Główne funkcje:

Załączanie/odłączanie obciążeń (głównie silnikowych)
Izolacja galwaniczna między obwodem sterującym a zasilanym
Praca z układami automatyki (PLC, BMS, przekaźniki czasowe)
Zabezpieczenie przed skutkami przeciążeń (w połączeniu z przekaźnikiem termicznym)

Rodzaje styków styczników i ich znaczenie

Styczniki posiadają dwa podstawowe typy styków:

Styki główne (robocze) – służą do załączania prądu roboczego (silniki, grzałki, układy zasilające).
Styki pomocnicze (sygnałowe) – służą do sygnalizacji stanu stycznika lub współpracy z automatyką.

Występują również różne konfiguracje:

NO (normally open – normalnie otwarte)
NC (normally closed – normalnie zamknięte)
przełączne (CO – change-over)

Jakość i konstrukcja styków ma wpływ na:

straty mocy (przejściowa rezystancja styków),
nagrzewanie,
trwałość łączeniową i mechaniczną,
stabilność pracy przy wysokich częstotliwościach załączeń.

Trwałość mechaniczna i elektryczna styczników

Styczniki projektowane są z myślą o wysokiej liczbie cykli łączeniowych:

Trwałość mechaniczna: od 10 do 30 milionów cykli (bez obciążenia).
Trwałość elektryczna: od 0,1 do 1 miliona cykli (z pełnym obciążeniem), zależnie od typu obciążenia i klasy stycznika.

W zastosowaniach przemysłowych szczególną uwagę zwraca się na trwałość elektryczną, która bezpośrednio wpływa na efektywność i koszty eksploatacji systemu.

Klasy zastosowań styczników (AC-1, AC-3, AC-4) Według normy IEC 60947-4-1, klasyfikujemy styczniki
na podstawie rodzaju obciążenia:

AC-1 – obciążenia rezystancyjne, bez dużych prądów rozruchowych (np. grzałki)
AC-3 – silniki asynchroniczne – załączanie przy nominalnym prądzie, wyłączanie przy prądzie roboczym (typowe dla pracy silników)
AC-4 – rozruch i hamowanie silników przez częste przełączanie (wysoka energia łuku)

Dla zwiększenia efektywności energetycznej i trwałości układu, należy zawsze dobrać stycznik zgodnie z klasą obciążenia – niedoszacowanie prowadzi do nagrzewania, spadku wydajności i przedwczesnego
zużycia styków.

Wpływ stycznika na efektywność systemu zasilania

1. Minimalizacja strat przełączeniowych

Nowoczesne styczniki (np. Eaton DILM, Schneider TeSys, Siemens SIRIUS) wyposażone są w energooszczędne cewki DC z tłumieniem, redukujące pobór mocy i poprawiające stabilność.

Przykład: cewka DC z PWM w DILM pozwala obniżyć moc z 7 W do 1,7 W po załączeniu.

2. Zarządzanie obciążeniem i segmentacja linii

Styczniki umożliwiają sekwencyjne uruchamianie odbiorów, co:

zapobiega skokowym wzrostom mocy (peak load),
ogranicza prądy rozruchowe,
wspiera działanie UPS, agregatów i układów kogeneracji.

3. Redukcja kosztów konserwacji i przestojów

Dzięki wysokiej trwałości, styczniki wymagają rzadkiej wymiany. Dobór do konkretnej klasy i obciążenia minimalizuje ryzyko przegrzania, spalenia styków i awarii.

4. Zwiększenie efektywności systemów zasilania awaryjnego

Styczniki przełączające (np. sieć–agregat) pozwalają dynamicznie zarządzać źródłami zasilania. Niskostratne cewki i styki poprawiają sprawność systemów backupowych.

Na co zwracać uwagę przy doborze stycznika pod kątem
efektywności?

Klasa zastosowania (AC-3, AC-4)
Napięcie i częstotliwość zasilania cewki (preferowane: DC/PWM)
Typ styków – srebrne, stopowe, odporne na zgrzewanie
Trwałość łączeniowa zgodna z cyklami pracy
Pobór mocy cewki
Możliwość integracji z przekaźnikami i osłonami łukowymi

Optymalizacja zużycia energii

Optymalizacja zużycia energii jest kluczowym aspektem efektywności systemów zasilania. Styczniki EATON odgrywają istotną rolę w redukcji kosztów operacyjnych oraz poprawie efektywności energetycznej instalacji elektrycznych. Dzięki zastosowaniu zaawansowanych technologii, te komponenty pozwalają na precyzyjne sterowanie pracą urządzeń, co przekłada się na mniejsze zużycie energii. Wykorzystanie ich w systemach zasilania umożliwia optymalizację procesów, takich jak rozruch silników czy regulacja mocy. Zastosowanie styczników EATON w instalacjach elektrycznych prowadzi do znacznych oszczędności energetycznych oraz redukcji kosztów eksploatacji.

Bezpieczeństwo systemów zasilania

Bezpieczeństwo systemów zasilania jest kluczowe dla prawidłowego funkcjonowania instalacji elektrycznych. Styczniki EATON odgrywają istotną rolę w ochronie przed przeciążeniem, zwarciem oraz innymi zagrożeniami. Dzięki nim możliwe jest monitorowanie stanu obciążenia oraz szybkie reagowanie na nieprawidłowości, co zapobiega uszkodzeniom elementów systemu i minimalizuje ryzyko awarii. W przypadku wystąpienia przeciążenia lub zwarcia stycznik odłącza zasilanie, chroniąc tym samym pozostałe komponenty oraz użytkowników.

Warto zwrócić uwagę na propozycje uznawanych hurtowni elektrycznych, które oferują produkty oraz akcesoria o wysokiej jakości do rozbudowy systemów zasilania. Współpraca z renomowanymi markami gwarantuje niezawodność i bezpieczeństwo instalacji. Inwestując w sprawdzone rozwiązania, można mieć pewność, że cały system będzie funkcjonował efektywnie i bezpiecznie przez długi czas, spełniając oczekiwania nawet najbardziej wymagających klientów.

Nowoczesne technologie styczników

Współczesne innowacje w dziedzinie automatyki przemysłowej znacząco zwiększają efektywność styczników EATON. Nowoczesne rozwiązania, takie jak inteligentne systemy sterowania czy zaawansowane technologie półprzewodnikowe, pozwalają na precyzyjne zarządzanie pracą tych elementów. Przykładem są styczniki, które dzięki zastosowaniu innowacyjnych materiałów i konstrukcji charakteryzują się niższym zużyciem energii oraz dłuższą żywotnością. W praktyce nowoczesne urządzenia znajdują zastosowanie w różnych branżach, od przemysłu ciężkiego po budownictwo. W naszej hurtowni dostępne są produkty o wysokiej jakości oraz profesjonalne doradztwo w zakresie doboru odpowiednich rozwiązań dostosowanych do indywidualnych potrzeb klientów.

Podsumowanie

Stycznik to nie tylko element sterowania – to aktywne urządzenie wpływające na bilans energetyczny instalacji. Nowoczesne styczniki, odpowiednio dobrane do aplikacji, mogą znacząco zmniejszyć straty mocy, zwiększyć niezawodność układów oraz przedłużyć żywotność pozostałych komponentów.
