Wybór odpowiedniego kabla elektroenergetycznego to decyzja, która ma kluczowe znaczenie nie tylko dla bezpieczeństwa instalacji elektrycznej, ale również dla jej trwałości, niezawodności oraz efektywności energetycznej. Zarówno osoby planujące domowe instalacje elektryczne, jak i profesjonaliści z branży elektroinstalacyjnej powinni zwracać uwagę na szereg parametrów technicznych przed zakupem kabli. W tym poradniku omówimy najważniejsze aspekty doboru kabli, z uwzględnieniem ich zastosowania, środowiska pracy, budowy oraz zgodności z aktualnymi normami.

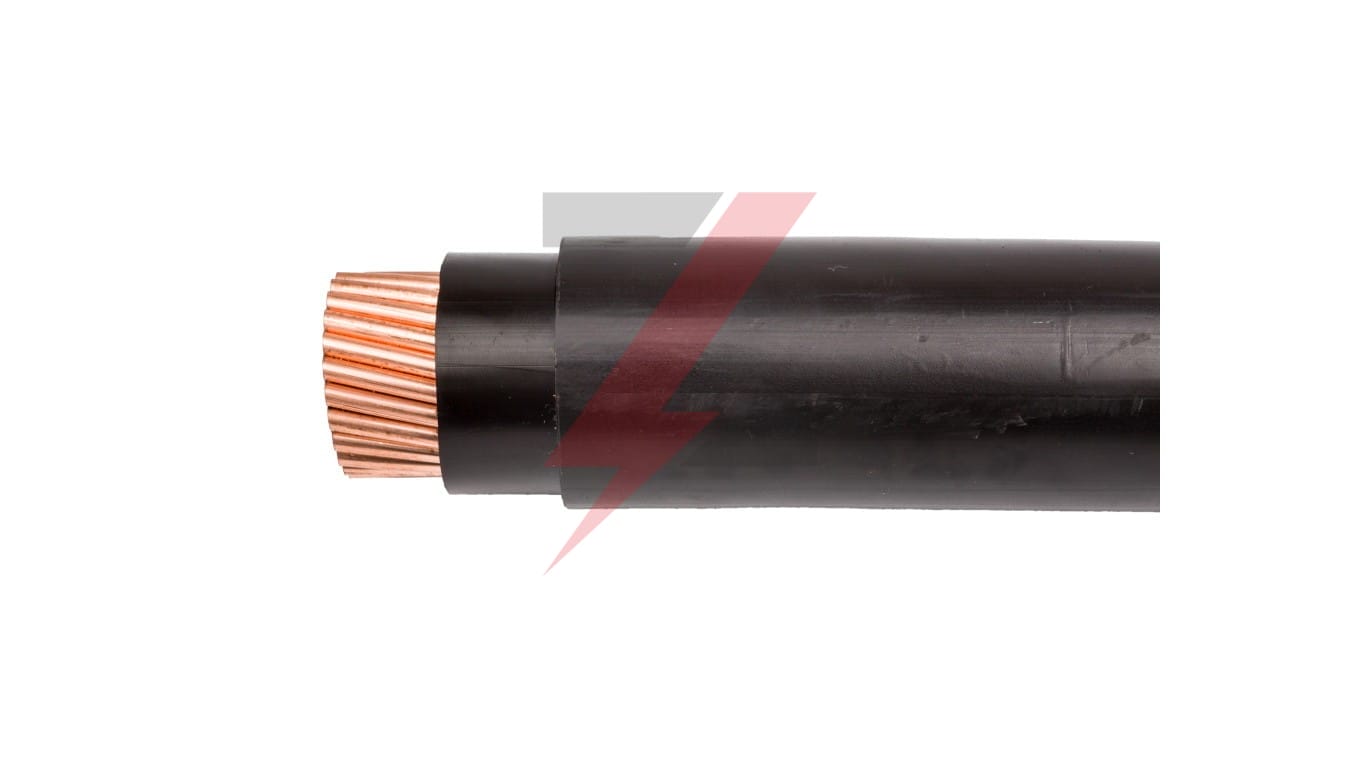

Dobór kabla elektroenergetycznego – jakie parametry mają znaczenie?
Podstawowym kryterium jest przekrój żyły przewodzącej prąd, najczęściej wykonanej z miedzi lub aluminium. Dobiera się go na podstawie:
- wartości prądu obciążenia,
- dopuszczalnego spadku napięcia,
- długości trasy kablowej,
- sposobu ułożenia (w powietrzu, w ziemi, w rurkach, w korytkach).
Rodzaj żyły również ma ogromne znaczenie:
- Druty (np. YDY, YDYp, YKY, YAKY) – sztywne, stosowane w instalacjach stałych,
- Linki (np. OWY, OMY, ÖLFLEX) – elastyczne, do urządzeń przenośnych, maszyn, miejsc narażonych na drgania.
Kolejny kluczowy parametr to izolacja kabla:
- PVC – najczęstsza, ekonomiczna, do standardowych zastosowań,
- XLPE (usieciowany polietylen) – izolacja odporna na wyższe temperatury, podnosząca dopuszczalną obciążalność prądową nawet o 20–25%.
Warto pamiętać, że kable usieciowione lepiej znoszą przeciążenia, są trwalsze i bardziej odporne na starzenie się izolacji.
Dodatkowo, w instalacjach narażonych na zakłócenia elektromagnetyczne (np. od falowników, silników) zalecane jest stosowanie kabli ekranowanych (np. CY, ÖLFLEX CY), które chronią przed przesłuchami i zakłóceniami.
Jakie kable dobrać do konkretnych warunków pracy?
Dobór kabla zależy w dużym stopniu od środowiska, w jakim będzie pracował. Poniżej zestawienie najczęstszych sytuacji i rekomendowanych rodzajów kabli:
A) Instalacje domowe i mieszkaniowe:
- Do instalacji podtynkowych i natynkowych: YDY, YDYp,
- Do zasilania sprzętu AGD, przedłużaczy: OMY, OWY (elastyczne linki),
- W rozdzielnicach: H05VV-F, H07V-K (do wnętrz szaf).
B) Urządzenia przenośne, wibracje, ruchome połączenia:
- Kable elastyczne, odporne na zginanie: ÖLFLEX CLASSIC 110, H07RN-F,
- Tam, gdzie kabel pracuje w ruchu: kable wielożyłowe z izolacją PVC lub PUR.
C) Przemysł, automatyka, szafy sterownicze
- Do maszyn, czujników, rozdzielnic: ÖLFLEX CLASSIC 110, ÖLFLEX CY (z ekranem),
- Gdy występują oleje, chemikalia: kable z izolacją olejoodporną (np. PVC, PUR, TPE).
D) Instalacje zewnętrzne i podziemne:
- W ziemi: YKY, YAKY, N2XH,
- Narażone na UV: kable oznaczone jako odporne na promieniowanie UV.
E) Kiedy ekranowanie jest konieczne?
- Przy stosowaniu falowników, silników z regulacją obrotów, urządzeń precyzyjnych,
- W systemach sterowania, czujnikach analogowych, RS485, Profibus,
- W rozdzielniach zasilanych z długich kabli, gdzie może wystąpić przesłuch.
Na co jeszcze zwrócić uwagę kupując kabel elektryczny?
Normy i oznaczenia:
Warto zwrócić uwagę na oznaczenia norm europejskich (PN-EN), znak CE oraz klasyfikację CPR (Construction Products Regulation).
Obecnie coraz częściej odchodzi się od obowiązkowego stosowania kabli klasy B2ca w instalacjach przemysłowych i mieszkaniowych – interpretacja ta była nadmierna. W praktyce najczęściej wystarcza klasa Eca lub Dca, o ile nie ma wymagań pożarowych.
Kabel a przewód – jaka jest różnica?
- Przewód to ogólna nazwa dla żyły lub zgrupowania żył,
- Kabel to przewód z dodatkowym płaszczem ochronnym, często o wzmocnionej konstrukcji, odporny na uszkodzenia i warunki zewnętrzne.
Zatem w ziemi lub na zewnątrz użyj kabla energetycznego, a do prostych połączeń w szafie sterowniczej wystarczy przewód linkowy.
Kiedy warto skonsultować się z elektrykiem lub projektantem?
Skontaktuj się ze specjalistą, jeśli:
- Instalacja ma dużą moc (>10 kW) lub długość kabla przekracza 30 m,
- Występują długie trasy kablowe, drgania, czynniki przemysłowe,
- Potrzebna jest analiza spadków napięcia lub doboru zabezpieczeń,
- Występują trudne warunki środowiskowe (wilgoć, chemikalia, temperatura).
Przykładowe tabele: obciążalność prądowa i spadek napięcia
Obciążalność kabli Cu (70°C PVC, ułożone na powietrzu):
| Przekrój żyły [mm²] | Obciążalność [A] |
|---|---|
| 1,5 | 19 |
| 2,5 | 26 |
| 4 | 34 |
| 6 | 44 |
| 10 | 61 |
| 16 | 82 |
Kable usieciowione XLPE (np. N2XH, YKXS) mają wyższą obciążalność o ok. 20–25%:
- 2,5 mm² – ok. 31 A,
- 10 mm² – ok. 73 A.
Spadek napięcia orientacyjny (przy 230 V, L = 30 m, I = 16 A):
| Przekrój [mm²] | Spadek V | Spadek % |
| 1,5 | ~3,5 V | ~1,5% |
| 2,5 | ~2,1 V | ~0,9% |
| 4 | ~1,3 V | ~0,6% |
Dobór kabli - wszystko, co warto wiedzieć
Dobór kabli elektrycznych powinien uwzględniać nie tylko wartości znamionowe, ale również warunki pracy, czynniki środowiskowe oraz rodzaj urządzenia. Kable przemysłowe, takie jak ÖLFLEX CLASSIC 110, oferują wysoką odporność mechaniczną i chemiczną, dlatego warto je stosować tam, gdzie zwykłe OWY lub OMY mogłyby zawieść. W przypadku instalacji domowych OWY/OMY są wystarczające, o ile nie występują czynniki szczególne (drgania, oleje, UV).
Pamiętaj, że prawidłowy dobór kabla przekłada się na bezpieczeństwo i oszczędność energii. W razie wątpliwości zawsze warto skonsultować się z elektrykiem lub projektantem.
