PIORUNOCHRON Z WCZESNĄ EMISJĄ LIDERA GROMOSTAR 25

CHARAKTERYSTYKA I ZASTOSOWANIE

GROMOSTAR - piorunochron z wczesną emisją lidera PDA (fr. paratonnerreà dispositif d'amorçage) to główny element instalacji odgromowej chroniącej obiekt przed uszkodzeniami i pożarem wynikłymi z wyładowań piorunowych, mający za zadanie bezpośrednie przyjęcie wyładowania z chmury burzowej. Główną cechą charakteryzującą ten produkt jest sposób działania polegający na wcześniejszym w stosunku do innych elementów chronionego obiektu wytworzeniu jonizacji, czego rezultatem jest ukierunkowanie prądu pioruna bezpośrednio na piorunochron i następnie przewodami odprowadzającymi  sprowadzenie go do ziemi. GROMOSTAR ma zastosowanie w ochronie ludzi i mienia od skutków bezpośredniego uderzenia pioruna w obiektach: użyteczności publicznej, przemysłowych, domach mieszkalnych i na terenach otwartych.

Zasada działania

W warunkach burzowych podczas kiedy lider wyładowania atmosferycznego schodzi od chmury w kierunku do ziemi następuje gwałtowny narost pola elektrycznego wokół czoła lidera. Ostrza elementów metalowych i półprzewodnikowych stają się źródłem oddolnych liderów rozwijających się w kierunku czoła schodzącego wyładowania atmosferycznego. Piorunochron GROMOSTAR wytwarza oddolnego lidera (proces jonizacji) wcześniej niż pozostałe elementy znajdujące się w jego obszarze strefy chronionej.
1. Na osłonie zewnętrznej piorunochronu gromadzą się ładunki elektryczne i narasta potencjał elektryczny osłony w stosunku do podstawy o potencjale ziemi.
2. Przeskok iskry na iskrowniku wewnętrznym powoduje przepływ prądu elektrycznego o natężeniu kilku A w układzie inicjującym dając początek oddolnemu liderowi na ostrzu.
3. Oddolny lider, który jest podtrzymywany przez układ inicjujący i napływ ładunku elektrycznego z ziemi oraz ze struktur metalowych połączonych elektrycznie z masztem, przemieszcza się w kierunku schodzącego lidera wyładowania atmosferycznego.
4. W miarę wzajemnego zbliżania się liderów oddolnego i odgórnego następuje silny przyrost prądu w układzie inicjującym prowadzący do przeskoku iskry w iskierniku zewnętrznym. Powstałe pomiędzy osłoną i podstawą zwarcie ukierunkowuje prąd wyładowania atmosferycznego do ziemi, omijając układ inicjujący rozwój lidera.

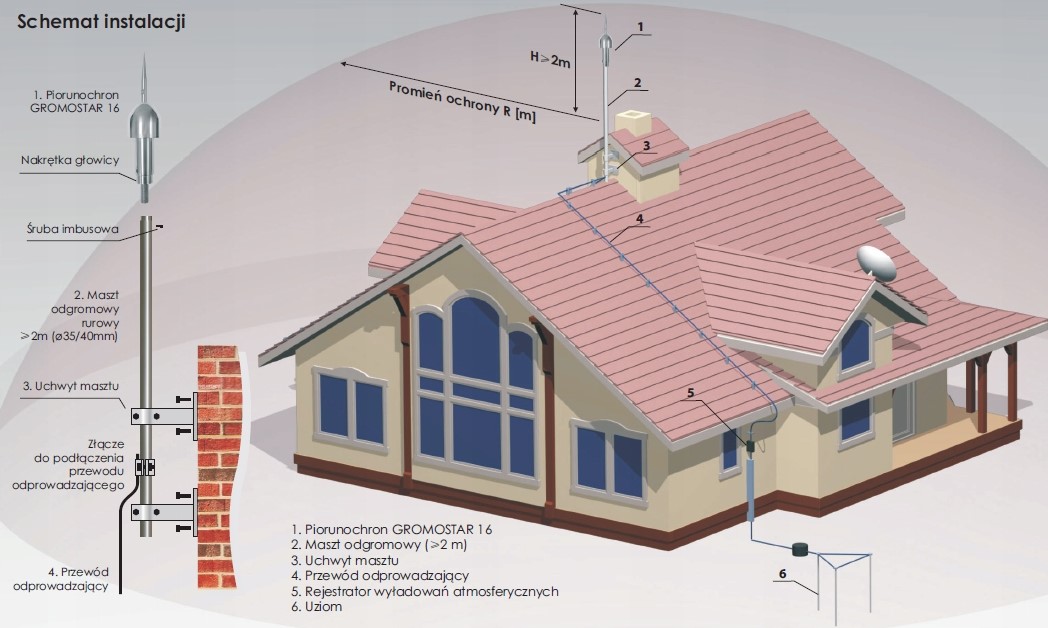

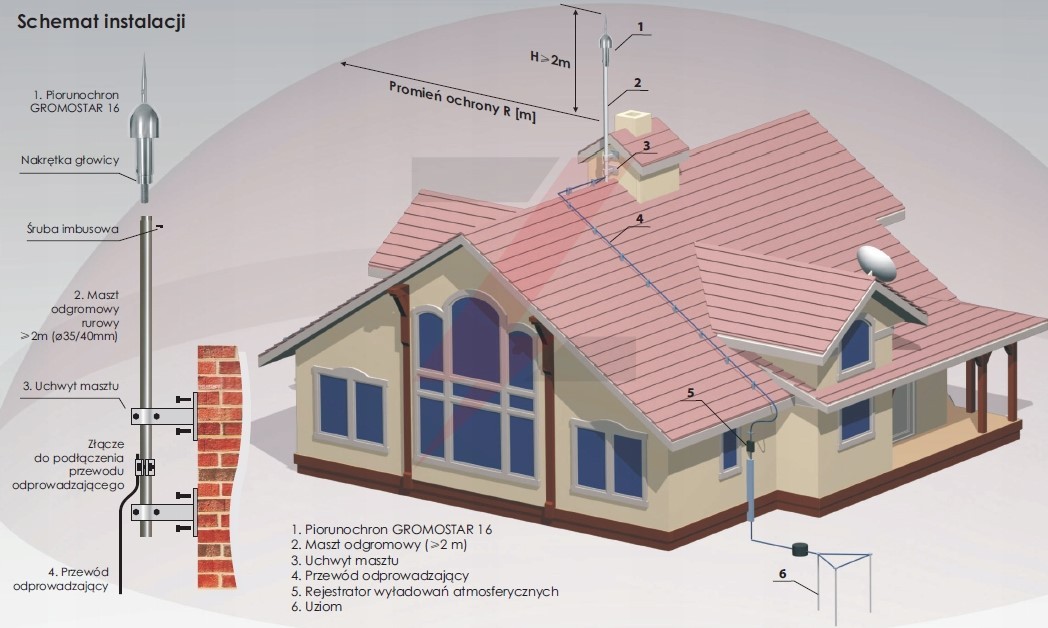

Zasady montażu
1. Głowicę piorunochronu GROMOSTAR należy wkręcić do tulei masztu odgromowego rurowego; dokręcić nakrętkę kluczem rozmiar 32, a następnie zablokować śrubą imbusową M5 znajdująca się przy wierzchołku masztu.
2. Piorunochron na maszcie odgromowym można przymocować do sztywnej konstrukcji budynku (komin, mur, konstrukcja stalowa) za pomocą uchwytów masztu lub umieścić w przystosowanym do tego celu trójnogu z podstawami betonowymi (płaska powierzchnia dachu).
3. Głowica piorunochronu umieszczona na maszcie musi przewyższać minimum 2m wszystkie elementy zainstalowane na budynku np. anteny, klimatyzatory, nadbudówki. Projekt i instalację odgromową z wykorzystaniem piorunochronów GROMOSTAR należy wykonać zgodnie z wymogami normy NF C17-102 (09/2011).

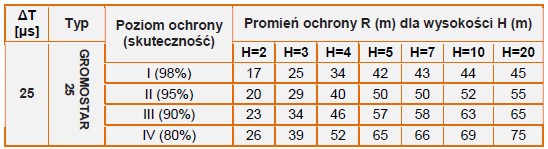

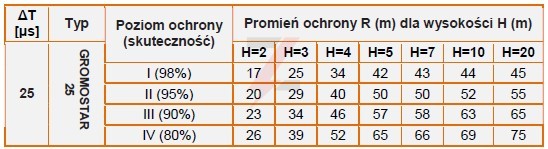

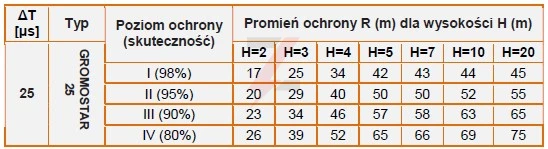

Promienie strefy ochronnej

Zgodnie z normą NF C17-102 (09/2011) promień strefy chronionej R piorunochronu GROMOSTAR związany jest z wartością ΔT, poziomami ochrony I, II, III, IV oraz wysokością H piorunochronu.

ΔT - wartość wyprzedzenia czasowego (określona na podstawi badań skuteczności piorunochronu PDA przeprowadzonych w
       laboratorium wysokich napięć)
H- przewyższenie piorunochronu ponad chronione elementy (wymagane H ≥2m)
R-promień strefy chronionej
