PIORUNOCHRON Z WCZESNĄ EMISJĄ LIDERA GROMOSTAR 60

CHARAKTERYSTYKA I ZASTOSOWANIE

GROMOSTAR - piorunochron z wczesną emisją lidera PDA (fr. paratonnerreà dispositif d'amorçage) to główny element instalacji odgromowej chroniącej obiekt przed uszkodzeniami i pożarem wynikłymi z wyładowań piorunowych, mający za zadanie bezpośrednie przyjęcie wyładowania z chmury burzowej. Główną cechą charakteryzującą ten produkt jest sposób działania polegający na wcześniejszym w stosunku do innych elementów chronionego obiektu wytworzeniu jonizacji, czego rezultatem jest ukierunkowanie prądu pioruna bezpośrednio na piorunochron i następnie przewodami odprowadzającymi  sprowadzenie go do ziemi. GROMOSTAR ma zastosowanie w ochronie ludzi i mienia od skutków bezpośredniego uderzenia pioruna w obiektach: użyteczności publicznej, przemysłowych, domach mieszkalnych i na terenach otwartych.

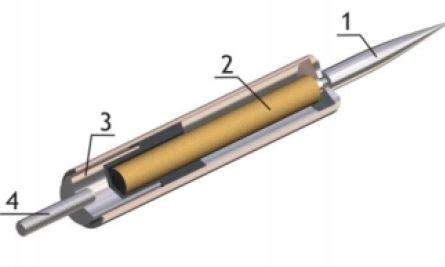

BUDOWA

1. Osłona zewnętrzna wraz z ostrzem

2. Układ inicjujący rozwój lidera ( układ indukcyjno pojemnościowy z iskiernikiem wewnętrznym )

3. Podstawa, iskiernik zewnętrzny

4. Połączenie z masztem, gwint M16

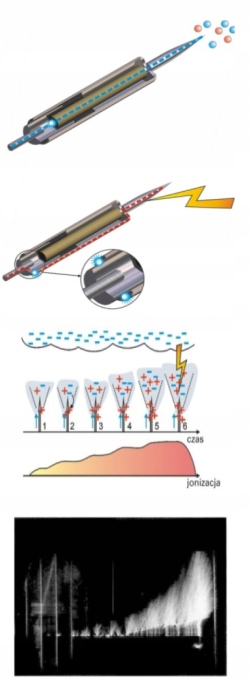

ZASADA DZIAŁANIA

W warunkach burzowych podczas kiedy lider wyładowania atmosferycznego schodzi od chmury w kierunku do ziemi następuje gwałtowny narost pola elektrycznego wokół czoła lidera. Ostrza elementów metalowych i półprzewodnikowych stają się źródłem oddolnych liderów rozwijających się w kierunku czoła schodzącego wyładowania atmosferycznego.  Piorunochron GROMOSTAR wytwarza oddolnego lidera (proces jonizacji) wcześniej niż pozostałe elementy znajdujące się w jego obszarze strefy chronionej.

1. Na osłonie zewnętrznej piorunochronu gromadzą się ładunki elektryczne i narasta potencjał elektryczny osłony w stosunku do podstawy o potencjale ziemi.

2. Przeskok iskry na iskrowniku wewnętrznym powoduje przepływ prądu elektrycznego o natężeniu kilku A w układzie inicjującym dając początek oddolnemu liderowi na ostrzu.

3. Oddolny lider, który jest podtrzymywany przez układ inicjujący i napływ ładunku elektrycznego z ziemi oraz ze struktur metalowych połączonych elektrycznie z masztem, przemieszcza się w kierunku schodzącego lidera wyładowania atmosferycznego.

4. W miarę wzajemnego zbliżania się liderów oddolnego i odgórnego następuje silny przyrost prądu w układzie inicjującym prowadzący do przeskoku iskry w iskierniku zewnętrznym.

5. Powstałe pomiędzy osłoną i podstawą zwarcie ukierunkowuje prąd wyładowania atmosferycznego do ziemi, omijając układ inicjujący rozwój lidera.

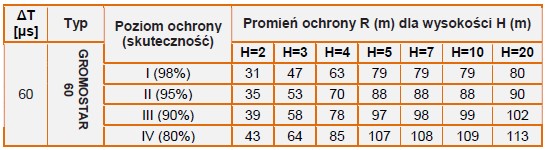

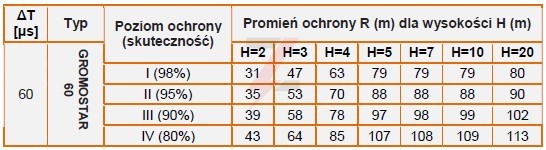

PROMIEŃ STREFY OCHRONNEJ

ΔT - wartość wyprzedzenia czasowego (określona na podstawi badań skuteczności piorunochronu PDA przeprowadzonych w lab. wysokich napięć)

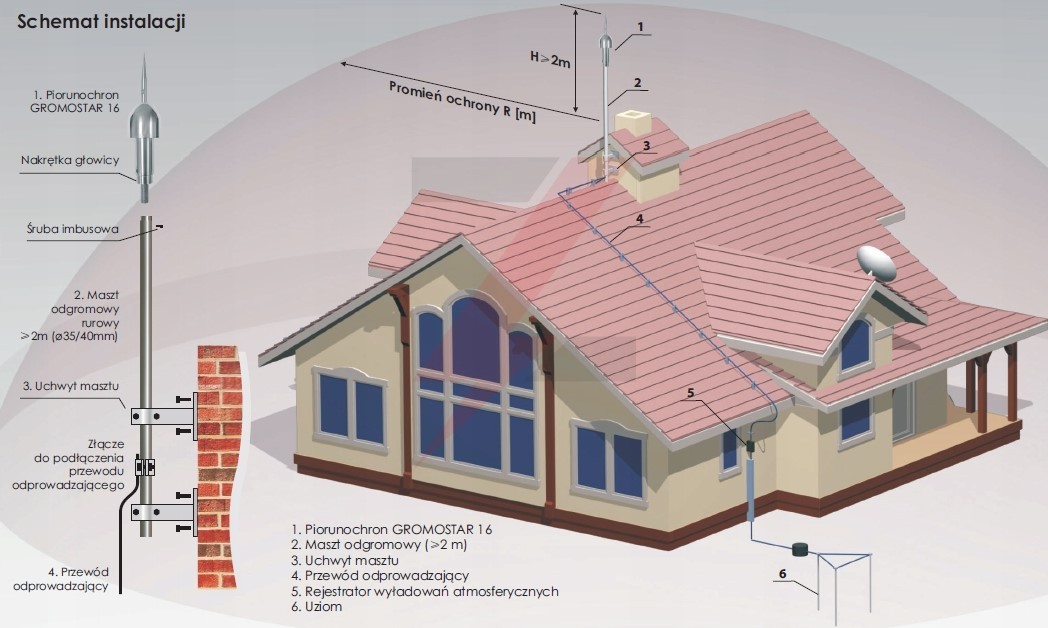

H - przewyższenie piorunochronu ponad chronione elementy (wymagane H ≥2m)
R - promień strefy chronionej
