Instalacje trójfazowe wymagają stałej kontroli parametrów zasilania, zwłaszcza w obiektach przemysłowych oraz budynkach wyposażonych w urządzenia o dużej mocy. Jednym z podstawowych zagrożeń jest praca odbiorników przy zaniku jednej z faz lub przy nieprawidłowej kolejności faz. Może to prowadzić do przeciążeń, przegrzewania uzwojeń silników czy niekontrolowanego zatrzymania procesów technologicznych. Montaż czujników zaniku faz stanowi element systemu zabezpieczeń, którego zadaniem jest szybkie wykrycie nieprawidłowości i odłączenie zasilania w odpowiednim momencie. Właściwie dobrane urządzenie kontroluje obecność wszystkich faz oraz reaguje w sytuacji ich asymetrii.

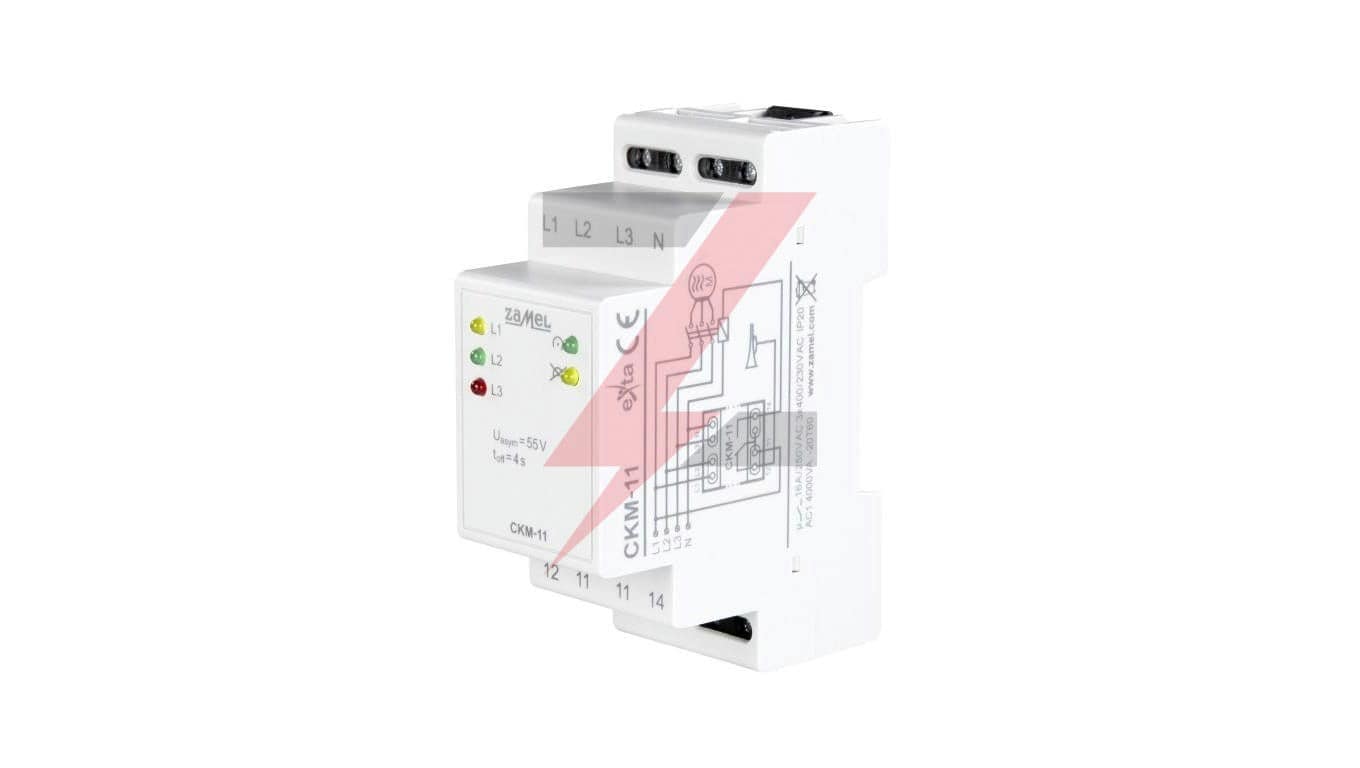

Czym jest czujnik zaniku faz i jakie parametry kontroluje?
Czujnik zaniku faz to aparat przeznaczony do monitorowania sieci trójfazowej pod kątem poprawności napięcia. Jego podstawową funkcją jest wykrycie zaniku jednej lub kilku faz. W wielu modelach dostępna jest również funkcja kontroli asymetrii napięć oraz kolejności faz, jednak zakres monitorowanych parametrów zależy od konstrukcji konkretnego urządzenia. W zależności od konstrukcji możliwa jest regulacja progu asymetrii i czasu opóźnienia zadziałania, co pozwala dopasować reakcję zabezpieczenia do charakterystyki chronionego układu. W instalacjach przemysłowych, gdzie stosuje się czujnik zaniku faz, istotne jest prawidłowe podłączenie przewodów zasilających oraz konfiguracja parametrów zgodnie z dokumentacją techniczną. Urządzenie pracuje w trybie ciągłego nadzoru – w momencie wykrycia nieprawidłowości powoduje rozwarcie styków przekaźnika i odłączenie obwodu sterującego stycznik. Dzięki temu odbiornik nie pracuje w warunkach niebezpiecznych dla jego konstrukcji.
Jak przebiega montaż i konfiguracja czujnika zaniku faz?
Proces montażu rozpoczyna się od analizy schematu instalacji oraz doboru odpowiedniego modelu do napięcia i charakteru odbiornika. Następnie urządzenie instaluje się w rozdzielnicy – najczęściej na szynie DIN – i podłącza przewody fazowe do odpowiednich zacisków kontrolnych. Kluczowe jest również podłączenie styków wyjściowych do obwodu sterowania stycznikiem. Regulacja progu asymetrii oraz czasu opóźnienia powinna być przeprowadzona zgodnie z wymaganiami aplikacji.
Dlaczego montaż czujników zaniku faz ma znaczenie dla bezpieczeństwa instalacji?
Nieprawidłowe zasilanie trójfazowe może prowadzić do poważnych uszkodzeń urządzeń elektrycznych, szczególnie silników asynchronicznych. Zanik jednej fazy powoduje wzrost prądu w pozostałych uzwojeniach, co skutkuje ich przegrzewaniem. Długotrwała praca w takich warunkach zwiększa ryzyko awarii oraz skraca żywotność podzespołów. Kontrola obecności i symetrii faz ogranicza to zagrożenie poprzez natychmiastową reakcję zabezpieczenia. Montaż powinien być realizowany w rozdzielnicy, z zachowaniem zasad bezpieczeństwa oraz zgodnie z obowiązującymi normami dotyczącymi instalacji elektrycznych. Należy uwzględnić parametry sieci, napięcie znamionowe oraz sposób sterowania odbiornikiem. Prawidłowe włączenie czujnika w tor sterowania zapewnia, że w przypadku wykrycia błędu zasilanie zostanie odłączone przed wystąpieniem skutków termicznych lub mechanicznych w chronionym urządzeniu.
Najważniejsze informacje o montażu czujników zaniku faz
- Monitorowanie zaniku, asymetrii oraz kolejności faz w instalacjach trójfazowych.
- Automatyczne odłączenie obwodu sterowania w przypadku wykrycia nieprawidłowości.
- Montaż w rozdzielnicy, najczęściej na szynie DIN, z podłączeniem do toru sterowania stycznikiem.
- Możliwość regulacji progu asymetrii i czasu opóźnienia reakcji.
- Konieczność wykonania testu działania po zakończeniu instalacji.
FAQ
Jak działa czujnik zaniku faz?
Czujnik zaniku faz monitoruje sieć trójfazową, wykrywając zanik faz i asymetrię napięć. W razie problemu odłącza zasilanie, chroniąc urządzenia przed uszkodzeniem.
Dlaczego instalacje trójfazowe wymagają czujników zaniku faz?
Czujniki te zapobiegają przegrzewaniu i uszkodzeniom silników, wykrywając nieprawidłowości w zasilaniu. Chronią przed awariami i przedłużają żywotność urządzeń.
Co się stanie, jeśli jedna z faz zaniknie?
Zanik jednej fazy powoduje wzrost prądu w pozostałych, co może prowadzić do przegrzania i uszkodzenia urządzeń. Czujnik zaniku faz szybko reaguje, odłączając zasilanie.
