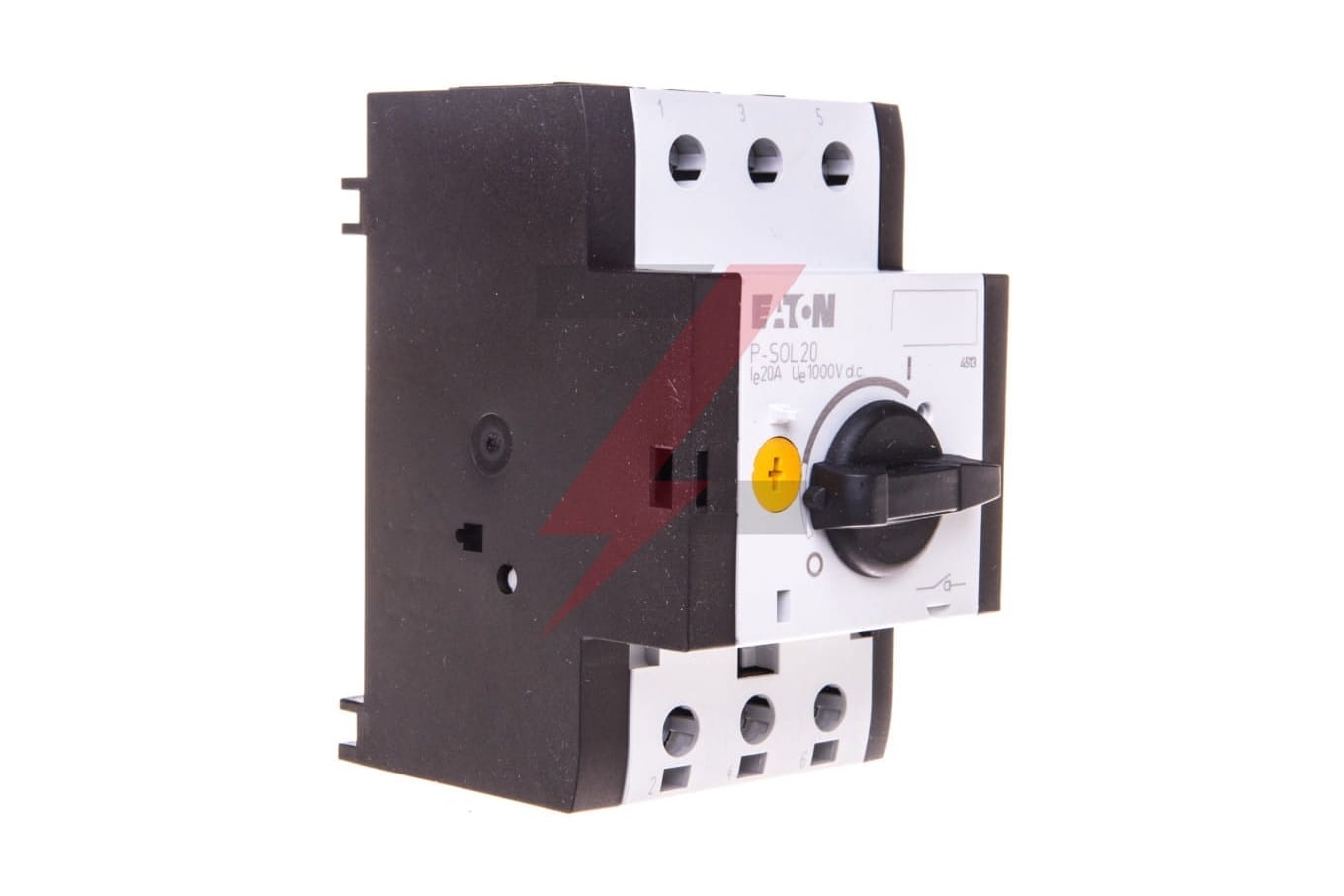

Rozłącznik mocy to kluczowy element zabezpieczający i rozdzielający obwody elektryczne w instalacjach przemysłowych, budynkach komercyjnych oraz w domowych rozdzielnicach głównych. Choć często utożsamiany z wyłącznikiem mocy, różni się funkcją i konstrukcją. W tym artykule opisujemy, jak dobrać rozłącznik mocy, jakie pełni funkcje, co mówią normy oraz czy może być użyty jako wyłącznik główny p.poż.
W jakich sytuacjach rozłącznik mocy jest niezbędny?
Rozłącznik mocy (ang. Load Break Switch, LBS) służy do bezpiecznego i trwałego odłączania torów prądowych pod obciążeniem – bez funkcji zabezpieczającej przed zwarciem czy przeciążeniem. Jego głównym zadaniem jest izolowanie danego obwodu od reszty instalacji, np. przy konserwacji lub awarii.
Stosowany jest:
- jako łącznik główny rozdzielni niskiego napięcia,
- do separacji transformatorów, sekcji rozdzielnic, systemów UPS,
- jako wyłącznik główny przeciwpożarowy (jeśli spełnia normy p.poż. i zapewnia odpowiedni poziom izolacji),
- w instalacjach przemysłowych, PV, systemach wentylacji, automatyce i maszynach.
Od jakiej wartości mówimy o rozłączniku mocy?
Najczęściej o rozłącznikach mocy mówimy od 160 A w górę, natomiast poniżej tej wartości używa się raczej rozłączników instalacyjnych – lżejszych i kompaktowych.
Jak dobrać rozłącznik mocy do instalacji?
Dobór rozłącznika mocy zależy od kilku kluczowych parametrów:
- Prąd znamionowy Ie – dopasowany do obciążenia (np. 160 A, 250 A, 400 A, 630 A),
- Kategoria użytkowania (AC-22A, AC-23A) – określa zdolność rozłączania silników i obciążeń indukcyjnych,
- Zdolność łączeniowa (Icm) – czyli maksymalny prąd, jaki aparat może bezpiecznie rozłączyć bez uszkodzenia,
- Rodzaj napędu – ręczny, drzwiowy, silnikowy (dla rozłączników zdalnie sterowanych),
- Zgodność z normą PN-EN 60947-3 – podstawowa norma dla łączników rozdzielczych.
Czy każdy rozłącznik mocy ma widoczną przerwę izolacyjną?
Nie.
Wbrew często spotykanej opinii, nie każdy rozłącznik mocy zapewnia tzw. „widoczną przerwę” (visible break).
- Modele takie jak Eaton N1‑63 (kod 259143), Hager SFT, Schneider Acti9 SW czy Legrand DPX³-IS – mimo że są certyfikowane jako rozłączniki mocy, nie posiadają widocznej separacji styków. Oznacza to, że operator nie widzi fizycznie, czy styki są rozwarte.
- Tego typu rozłączniki spełniają normy rozłączania, ale nie są odpowiednie jako wyłączniki główne p.poż. tam, gdzie wymagane jest widoczne rozłączenie (np. z zewnątrz budynku).
Rozłączniki z widoczną przerwą (visible break)
- ABB OT (szczególnie większe modele, np. OT320…OT800) – z mechanicznie widocznym stanem torów,
- Schneider Interpact INS / INV – często stosowane jako wyłączniki główne w przemysłowych rozdzielniach,
- Eaton IZM / IZMX – wyższe modele z przezroczystą obudową lub kontrolką położenia styków.
Widoczna przerwa jest szczególnie ważna przy pracach serwisowych, systemach p.poż. oraz w zabezpieczeniach typu lockout/tagout.
Czy rozłącznik mocy zwiększa bezpieczeństwo?
Tak – dobrze dobrany rozłącznik mocy:
- pozwala odizolować obwód pod pełnym obciążeniem,
- zabezpiecza personel techniczny podczas konserwacji,
- umożliwia zdalne lub lokalne odłączenie napięcia w nagłych przypadkach,
- w połączeniu z blokadą mechaniczną chroni przed przypadkowym załączeniem,
- może współpracować z układami zasilania rezerwowego, automatyką SZR itp.
Czy rozłącznik mocy może być wyłącznikiem głównym p.poż.?
Tak – pod pewnymi warunkami.
Zgodnie z normą PN-HD 60364-5-53 oraz rozporządzeniem Ministra Infrastruktury (WTiB), wyłącznik p.poż. musi spełniać następujące wymagania:
- być łatwo dostępny z zewnątrz (np. oznaczony i umieszczony przy wejściu),
- zapewniać całkowite odłączenie zasilania obiektu (z wyjątkiem urządzeń wymaganych do działania w trakcie pożaru),
- najlepiej, jeśli posiada widoczną przerwę izolacyjną,
- umożliwiać działanie ręczne (ew. z napędem i blokadą).
Rozłącznik taki musi być odpowiednio oznaczony i najlepiej zaprojektowany pod kątem funkcji P.POŻ. – wielu producentów (np. Eaton, Schneider, Hager) oferuje gotowe zestawy rozłączników w szafkach p.poż.
Jakie akcesoria można zastosować z rozłącznikiem?
Do rozłączników mocy dostępna jest szeroka gama akcesoriów, m.in.:
- Napędy drzwiowe i napędy silnikowe (zdalne sterowanie),
- Kontakty pomocnicze (sygnalizacja stanu),
- Blokady mechaniczne – zapobiegające nieautoryzowanemu przełączeniu,
- Zestawy do montażu na szynie, zestawy kablowe, przełączniki pozycyjne,
- Ramki maskujące, uchwyty i oznaczenia kolorystyczne (np. czerwony/żółty dla P.POŻ.).
Przykładowe rozłączniki mocy (z i bez widocznej przerwy)
| Producent | Model | Widoczna przerwa | Zakres prądowy | Zastosowanie |
|---|---|---|---|---|
| Eaton | N1‑63 (259143) | ❌ | 63 A | domowe rozdzielnice |
| Eaton | IZM, IZMX | ✅ | do 1600 A | przemysł, p.poż. |
| Schneider | Acti9 SW, Easy9 | ❌ | 40–125 A | mieszkaniowe i komercyjne |
| Schneider | Interpact INS / INV | ✅ | 160–630 A | przemysł, automatyka |
| ABB | OT-series (np. OT320) | ✅ | 16–1250 A | PV, przemysł, automatyka |
| Hager | SFT, SBN | ❌ | 40–160 A | domowe i biurowe aplikacje |
Rozłącznik mocy — co warto wiedzieć?
Rozłącznik mocy to ważny element każdej instalacji zasilającej, który pozwala na bezpieczne i szybkie odłączanie obwodów. Nie wszystkie modele zapewniają widoczną separację torów prądowych – a to bywa kluczowe w przypadku funkcji wyłącznika głównego przeciwpożarowego.
Przy doborze zwróć uwagę na:
- zgodność z normą PN-EN 60947-3,
- obecność widocznej przerwy (jeśli wymagana),
- prąd roboczy i kategorię użytkowania (AC-22A, AC-23A),
- ewentualne akcesoria (kontakty pomocnicze, blokady, napędy).
