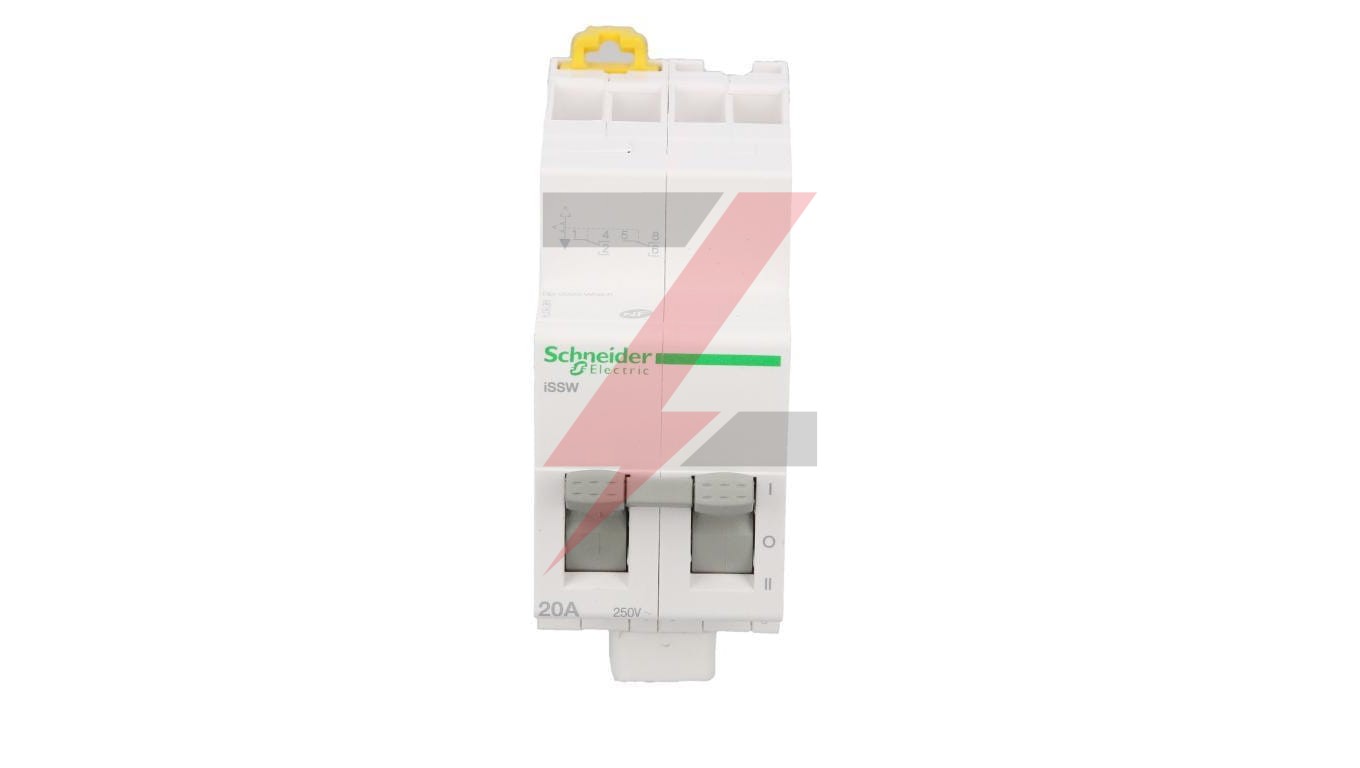

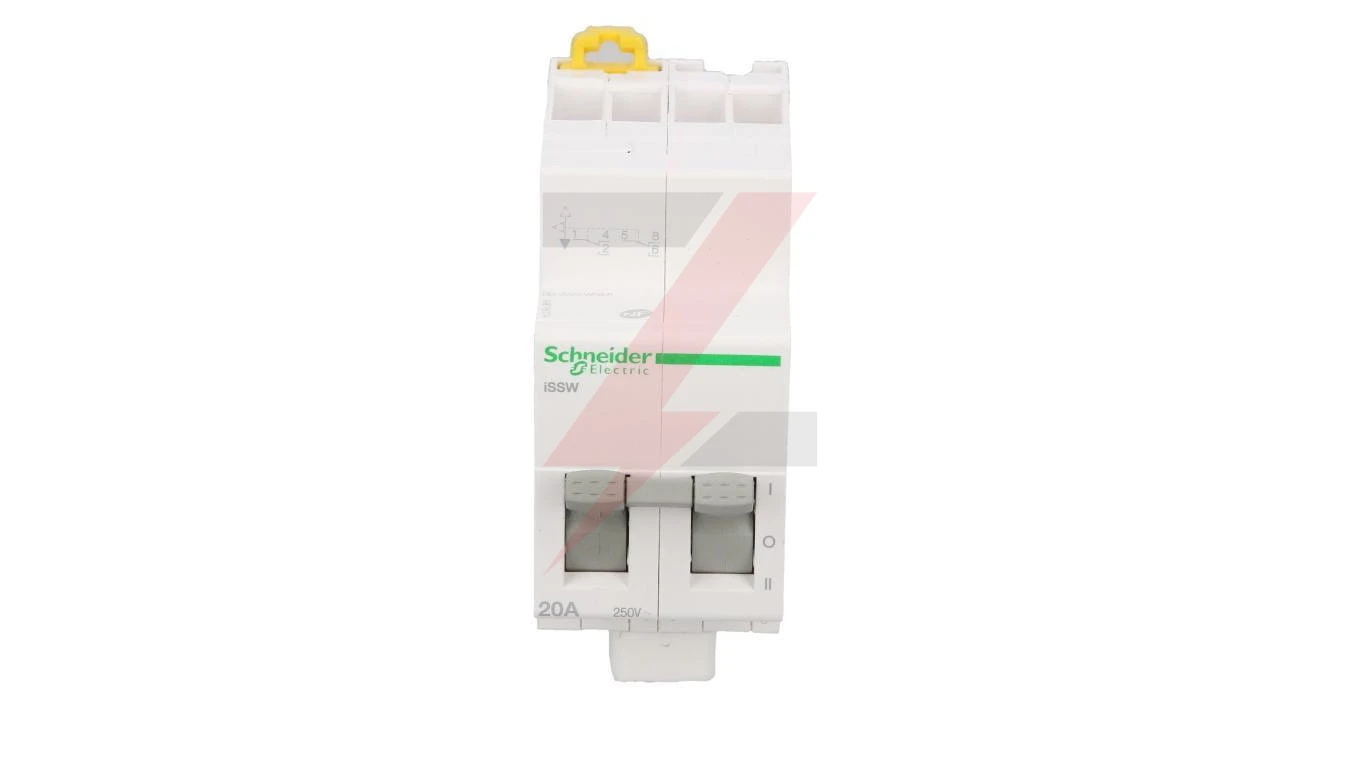

Przełącznik modułowy I-0-II 2P 20A iSSW A9E18074

Dostępność: Dostępne

Wysyłka w: 24 godziny

Cena: 102,10 zł 102.10

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod producenta: A9E18074

Kod EAN: 3606480088513

Opis

Acti9 iSSW to przełącznik liniowy używany do ręcznego sterowania obwodami elektrycznymi. Jest to 3-pozycyjny przełącznik z 2 stykami przełącznymi (2 C/O). Ściankę separującą fazy można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Przełącznik jest dostarczany z przesuniętymi zaciskami w celu uproszczenia podłączenia. Znamionowe napięcie robocze Ue wynosi 250V AC. Znamionowy prąd roboczy Ie wynosi 20A. Częstotliwość pracy wynosi 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Połączenie umożliwia stosow anie kabli elastycznych lub z tulejką miedzianą o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 operacji z kategorią prądu AC22 dla cos phi=0,8. Szerokość w polach 9 mm wynosi 4. Wymiary to (szer.) 36 mm x (wys.) 82 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Stopień tropikalizacji wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.

Dane techniczne

Głębokość wbudowania [mm]	66
PKWiU	27.33.13.0
Funkcja przełączająca	Inne
Prąd znamionowy [A]	20
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)	Nie
Napięcie znamionowe [V]	250
Trzonek źródła światła	Nie dotyczy
Liczba styków przełącznych	2
Liczba styków zwiernych	0
Kolor klosza	Nie dotyczy
Liczba styków rozwiernych	0
Z lampką sygnalizacyjną	Nie
CN	85365080
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP40
Szerokość wyrażona liczbą modułów	4
Źródło światła	Nie dotyczy
