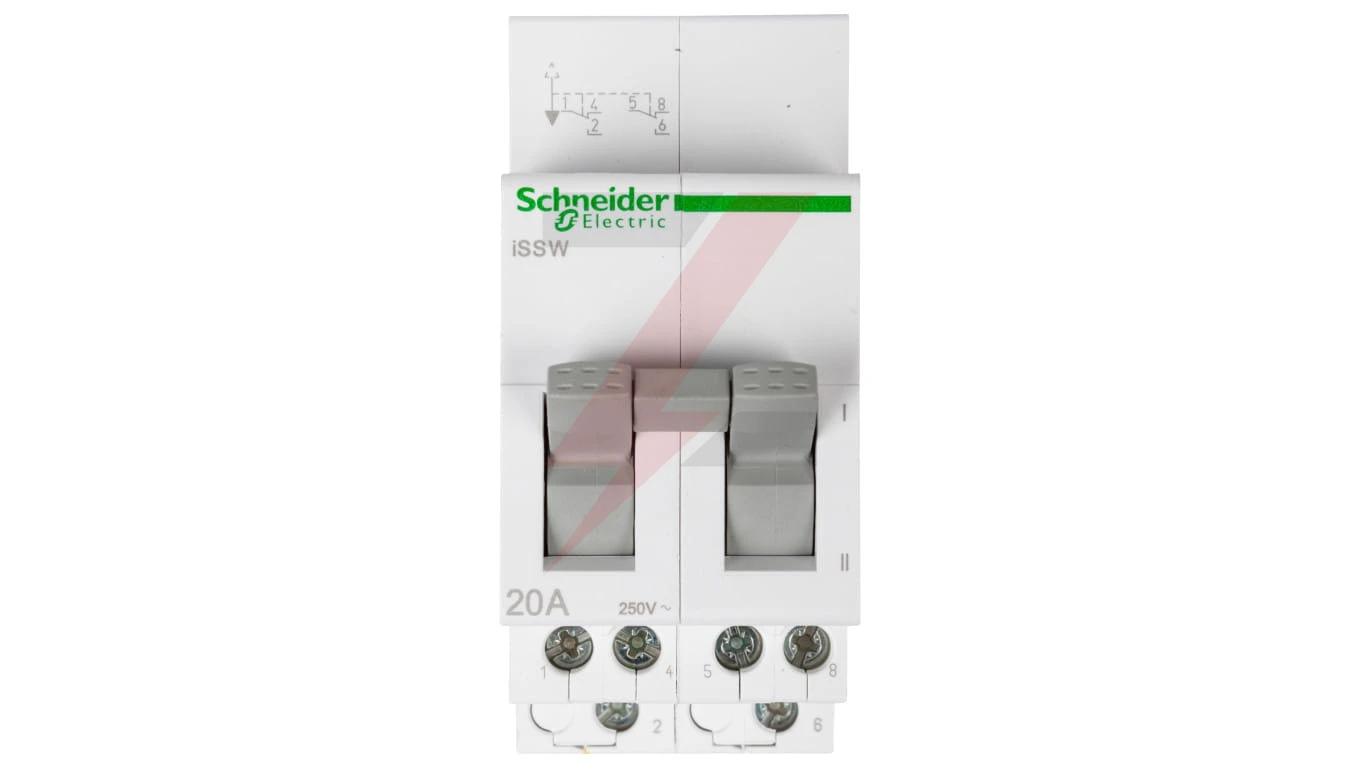

Przełącznik modułowy 0-I 2P 20A iSSW A9E18071

Dostępność: 4

Wysyłka w: 24 godziny

Cena: 109,50 zł 109.50

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod producenta: A9E18071

Kod EAN: 3606480088483

Opis

Acti9 iSSW to przełącznik liniowy używany do ręcznego sterowania obwodami elektrycznymi. Jest to przełącznik 2-pozycyjny z 2 stykami przełącznymi (2 C/O). Ściankę separującą fazy można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Jest wyposażony w przesunięte zaciski w celu uproszczenia połączenia. Moment dokręcania połączenia wynosi 1N.m dla typu wkrętaka PZ1. Znamionowe napięcie łączeniowe Ue wynosi 250 VAC. Znamionowy prąd pracy Ie wynosi 20A. Częstotliwość robocza wynosi 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od 0,5 mm² do 2x2,5 mm². Połączenie umożliwia stosowanie kabli elastycznych lub z tulejką miedzianą o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 operacji przy kategorii prądowej AC22 przy cos phi=0,8. Szerokość w odstępach 9 mm wynosi 4. Wymiary to (szer.) 36 mm x (wys.) 82 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Tropikalizacja wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.

Dane techniczne

Stopień ochrony (IP)	IP40
Rodzaj napięcia	AC
Źródło światła	Nie dotyczy
Szerokość wyrażona liczbą modułów	4
PKWiU	27.33.13.0
Głębokość wbudowania [mm]	66
Prąd znamionowy [A]	20
Funkcja przełączająca	Łącznik schodowy
Napięcie znamionowe [V]	250
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)	Nie
Liczba styków przełącznych	2
Trzonek źródła światła	Nie dotyczy
Liczba styków zwiernych	0
Kolor klosza	Nie dotyczy
CN	85365080
Liczba styków rozwiernych	0
Z lampką sygnalizacyjną	Nie
