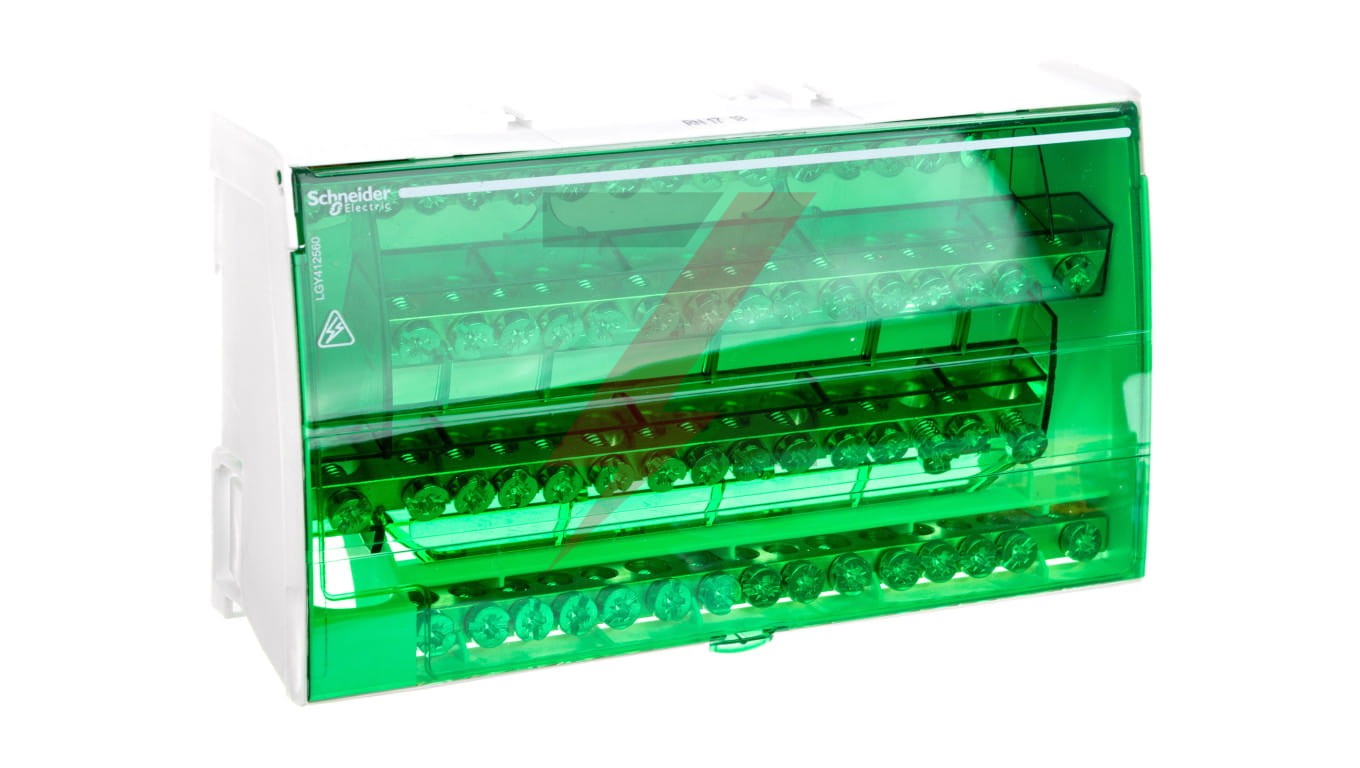

Prisma Plus G Blok rozdzielczy 4P 125A 60 zacisków

Dostępność: Dostępne

Wysyłka w: 24 godziny

Cena: 225,60 zł 225.60

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod producenta: LGY412560

Kod EAN: 3606480542107

Opis

Śrubowe bloki dystrybucyjne Linergy DS mogą być instalowane na standardowej szynie Din lub na płycie montażowej. Jest przeznaczony do instalacji 4P. Liczba biegunów wynosi 4. Całkowita pojemność przyłączeniowa wynosi 60 otworów (4x15). Znamionowy prąd roboczy Ie wynosi 125A. Znamionowy szczytowy prą d wytrzymywany Ipk/60ms wynosi 18k, Ipk/6ms wynosi 28k. Znamionowy krótkotrwały prąd wytrzymywany Icw zgodnie z normą IEC/EN 60947-7-1 wynosi 4,2kA ms/1s. Szerokość w modułach o szerokości 9 mm wynosi 20. Objętość zacisków wynosi 1x9 mm średnicy, 3x8,5 mm średnicy, 4x6,5 mm średnicy. Znamionowe napi ęcie izolacji Ui wynosi 500V AC. Znamionowe napięcie udarowe Uimp wynosi 8kV. Znamionowe napięcie robocze Ue wynosi 230VA C (Ph/N), 440V AC (Ph/Ph). Częstotliwość robocza wynosi 50/60Hz. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to III. Zgodnie z normą IEC/EN 60947-1 wytrzymałość die lektryczna wynosi 2500V AC. Przekrój poprzeczny rdzenia wynosi 35 mm2. Wymiary wynoszą (wys.) 100 mm x (szer.) 162 mm x (gł.) 50,5 mm. Waga wynosi 559g. Temperatura pracy wynosi od -25°C do +55°C. Jest zgodny z normami IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.

Dane techniczne

Sposób montażu	Szyna DIN
Rodzaj połączenia	Śrubowy
Prąd znamionowy [A]	125
Wysokość [mm]	100
Głębokość [mm]	50,5
CN	85369010
Liczba biegunów	4
Szerokość [mm]	162
Łączna liczba podłączeń	60
PKWiU	27.12.40.0
Osłona izolacyjna przed dotykiem	Tak
