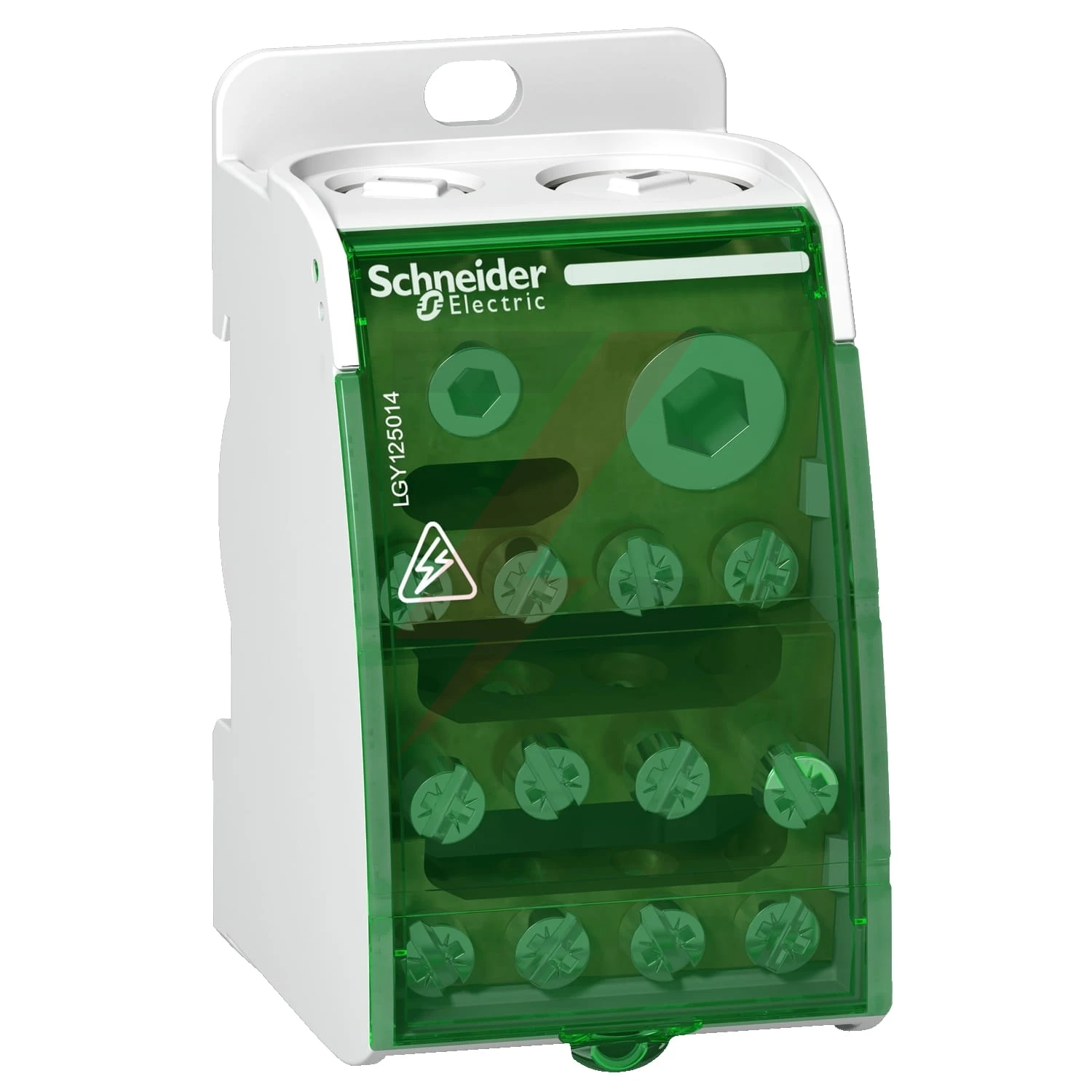

Prisma Plus G Blok rozdzielczy 1P 250A 14 zacisków

Dostępność: Dostępne

Wysyłka w: 24 godziny

Cena: 271,80 zł 271.80

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod producenta: LGY125014

Kod EAN: 3606480542176

Opis

Śrubowe bloki dystrybucyjne Linergy DS mogą być instalowane na standardowej szynie Din lub na płycie montażowej. Jest przeznaczony do instalacji 1P. Liczba biegunów wynosi 1. Całkowita pojemność przyłączeniowa wynosi 14 otworów. Znamionowy prąd pracy Ie wynosi 250 A. Znamionowy szczytowy prąd wytrzymywany Ipk/60ms wynosi 36k. Znamionowy krótkotrwały prąd wytrzymywany Icw zgodnie z normą IEC/EN 60947-7-1 wynosi 8,4 kA ms/1s. Szerokość w odstępach 9 mm wynosi 4. Pojemność zacisków wynosi 2x12 mm, 3x7,5 mm, 8x5,8 mm. Znamionowe napięcie izolacji Ui wynosi 500VAC. Znamionowe napięcie udarowe Uimp wynosi 8 kV. Znamionowe napięcie łączeniowe Ue wynosi 230VAC (Ph/N), 440VAC (Ph/Ph). Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to III. Zgodnie z normą IEC/EN 60947-1 wytrzymałość dielektryczna wynosi 2500VAC. Przekrój poprzeczny rdzenia wynosi 35 mm2. Wymiary wynoszą (wys.) 85 mm x (szer.) 36 mm x (gł.) 50,5 mm. Waga wynosi 163g. Temperatura pracy wynosi od -25°C do + 55°C. Jest zgodny z normami IEC/EN 60947-7-1 i IEC/EN 61439-1 i 2.

Dane techniczne

Głębokość [mm]	50,5
CN	85369010
Liczba biegunów	1
Szerokość [mm]	45
Łączna liczba podłączeń	14
PKWiU	27.12.40.0
Osłona izolacyjna przed dotykiem	Tak
Sposób montażu	Szyna DIN
Liczba podłączeń 16 mm2	4
Rodzaj połączenia	Śrubowy
Liczba podłączeń 25 mm2	8
Prąd znamionowy [A]	250
Liczba podłączeń > 25 mm2	2
Wysokość [mm]	85
