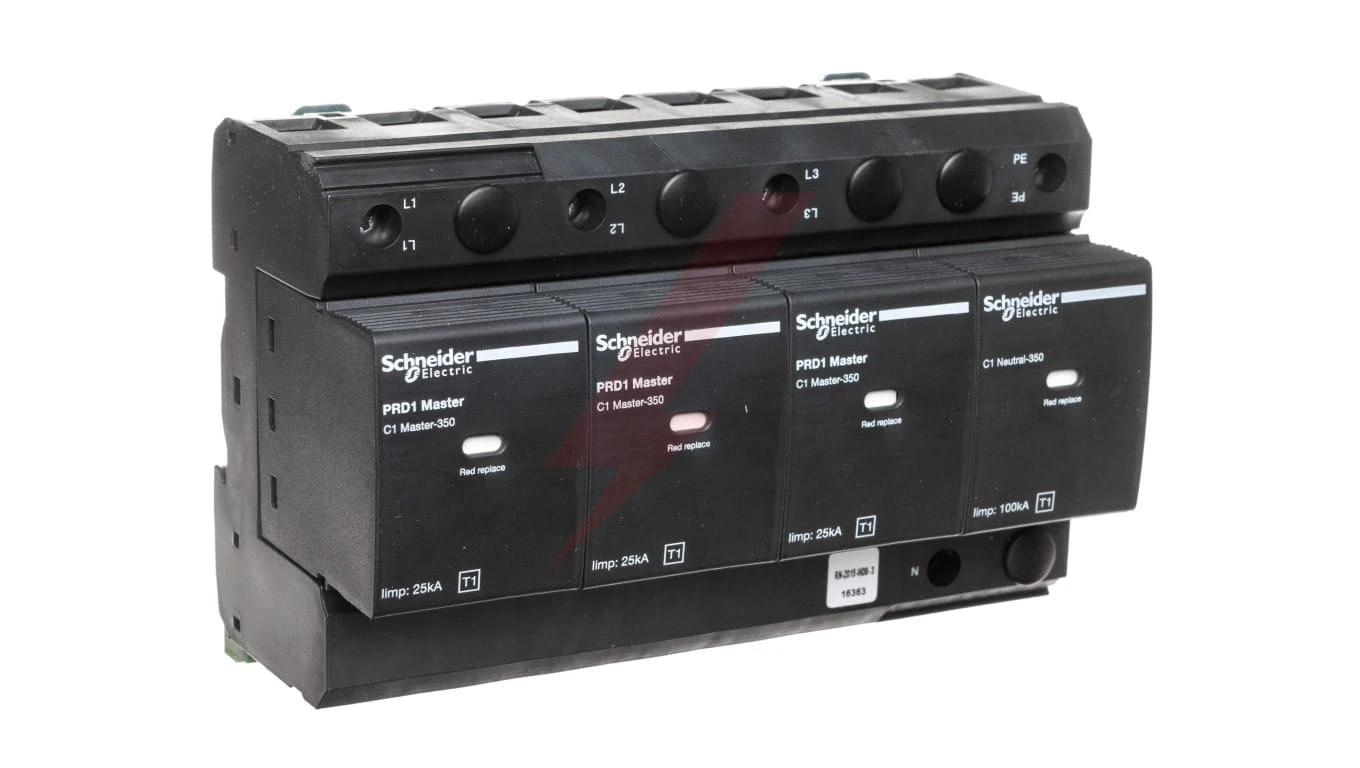

Ochronnik przeciwprzepięciowy B Typ 1 4P 100kA z sygnalizacją PRD1 MASTER 16363

Ten Acti9 PRD1 Master jest ogranicznikiem przepięć z wkładką z możliwością podłączania za pomocą wtyczki. Posiada biegun 3P+N. Maksymalne napięcie robocze wynosi 350 V (L-N lub N-PE). Jest on dostępny dla systemu uziemienia TT lub TN-S. Jest to ogranicznik przepięć typu 1. Chroni instalacje elektryczne przed bezpośrednimi uderzeniami pioruna. Jest on wyposażony w kasety wysuwne, które można łatwo wymienić. Urządzenie jest oznaczone jako wycofane z eksploatacji (białe dla prawidłowej pracy, czerwone dla końca życia) i wyposażone w funkcję zdalnej sygnalizacji. Znamionowy prąd rozładowania (impuls 8-20 µs) wynosi 25 kA z maksimum 50 kA. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 350VAC. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym (między przewodem neutralnym a uziemieniem) jest 350VAC. Maksymalny prąd wyładowań atmosferycznych Iimp (prąd impulsowy 10-350 µs) wynosi 25 kA między L-N a 100 kA między N-PE. Sieć napięcia znamionowego jest 230VAC lub 400VAC. Poziom zabezpieczenia napięciowego wzrasta do 1,5 kV. Wymiary: (sz.) 18 mm x (wys.) 90 mm x (gł.) 66 mm. Szerokość w boisku 9 mm wynosi 8. Stopień ochrony wynosi IK05 i IP20 na zaciskach, stając się IP40 raz w obudowie modułowej. Można go zamontować na szynie DIN w celu instalacji modułowej. Jego szerokość wynosi 16 modułów o średnicy 9 mm. Ten produkt jest zgodny z normą EN 61643-11.
