SUPLA Przekładnik prądowy 100A/33.3mA TYP: SC-16 SPL10000030
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przetwornik pomiarowy temperatury -50-100st.C prądowy 4-20mA 24V DC Max-AT-1I
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik TPU 40.11 300//5 ext.120 12/28/75kV, 50Hz, 31.5kA (1s.), T.40C, PN-EN 61869-2, P1-P2 S1-S2 15VA 0.2 FS5
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem LCTS 50/32SC 0500A:500A/5A, klasa 1 LCTS 5032500500A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem LCTS 50/32SC 0300A:300A/5A, klasa 1 LCTS 5032500300A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem LCTS 50/32SC 0250A:250A/5A, klasa 1 LCTS 5032500250A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem LCTS 50/18SC 0200A:200A/5A, klasa 1 LCTS 5018500200A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem LCTS 50/18SC 0150A:150A/5A, klasa 1 LCTS 5018500150A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem 933040:93/30SC (40) 300/5A klasa 0,5 LCTS 9330400300A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem 503250-50/32SC 400A/5A klasa 1 LCTS 5032500400A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem 501850-50/18SC 250/5A klasa 1 LCTS 5018500250A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rozpinanym rdzeniem 155804:155/80SC (40) 2500/5A klasa 0,5 LCTS 1558042500A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otwieranym bez osłon na zaciskach TRA230 20X30mm 100/5A kl.3 TRA230 TA23050C100
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA816 80X160mm 2500/5A kl.0,5 TRA816 TA81650D250
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA816 80X160mm 2000/5A kl.0,5 TRA816 TA81650D200
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA812 80X120mm 1500/5A kl.0,5 TRA812 TA81250D150
Dostępność: Brak towaru
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA812 80X120mm 1200/5A kl.0,5 TRA812 TA81250D120
Dostępność: Brak towaru
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA812 80X120mm 1000/5A kl.0,5 TRA812 TA81250D100
Dostępność: Brak towaru
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA580 50X80mm 800/5A kl.0,5 TRA580 TA58050C800
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA580 50X80mm 600/5A kl.0,5 TRA580 TA58050C600
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA580 50X80mm 400/5A kl.0,5 TRA580 TA58050C400
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA580 50X80mm 250/5A kl.0,5 TRA580 TA58050C250
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA230 20X30mm 250/5A kl.0,5 TRA230 TA23050C250
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA230 20X30mm 200/5A kl.0,5 TRA230 TA23050C200
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z rdzeniem otw. TRA230 20X30mm 150/5A kl.0,5 TRA230 TA23050C150
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 866045:86/60 (45) 400/5A klasa 0,5 LCTB 8660450400A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 86/60 (45) 800A/5A klasa 0,5 LCTB 8660450800A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 86/60 (45) 600A/5A klasa 0,5 LCTB 8660450600A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 86/60 (45) 1250A/5A klasa 0,5 LCTB 8660451250A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 86/60 (45) 1000A/5A klasa 0,5 LCTB 8660451000A55
Dostępność: Dostępne
Wysyłka w: 24 godziny

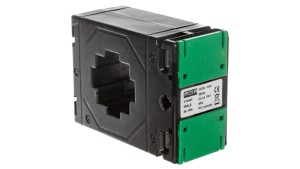

Przekładnik prądowy z otworem na szynę 74/40 (45) 300A/5A klasa 0,5 LCTB 7440450300A55
Dostępność: Dostępne
Wysyłka w: 24 godziny

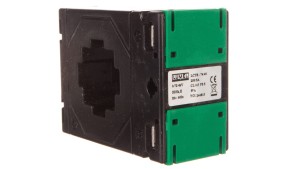

Przekładnik prądowy z otworem na szynę 74/40 (45) 250A/5A klasa 0,5 LCTB 7440450250A55
Dostępność: Dostępne
Wysyłka w: 24 godziny

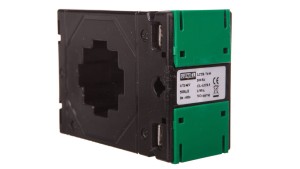

Przekładnik prądowy z otworem na szynę 74/40 (45) 200A/5A klasa 0,5 LCTB 7440450200A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 624040:62/40 (40) 200/5A klasa 0,5 LCTB 6240400200A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 62/40(40) 400/1A 5VA klasa.0,5 LCTB 6240400400A15
Dostępność: Dostępne
Wysyłka w: 24 godziny

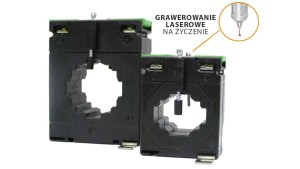

Przekładnik prądowy z otworem na szynę 62/40 (40) 600/5A klasa 0,5 LCTB 6240400600A55
Dostępność: Dostępne
Wysyłka w: 24 godziny

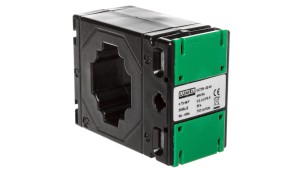

Przekładnik prądowy z otworem na szynę 62/40 (40) 400A/5A klasa 0,5 LCTB 6240400400A55
Dostępność: Dostępne
Wysyłka w: 24 godziny

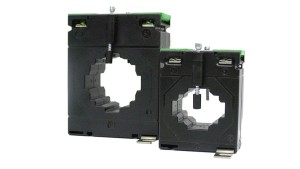

Przekładnik prądowy z otworem na szynę 62/40 (40) 150A/5A klasa 1 LCTB 6240400150A51
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 62/30 (40) 125/5A klasa 0,5 1,5VA LCTB 6230400125A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładnik prądowy z otworem na szynę 502130:50/21 (30) 80/5A klasa 0,5 LCTB 5021300080A55
Dostępność: Dostępne
Wysyłka w: 24 godziny
Przekładniki prądowe pozwalają dokonywać pomiaru dużych natężeń pomiaru przy użyciu mierników o mniejszych zakresach pomiarowych. Z uwagi na rodzaj wielkości fizycznej jaka jest przetwarzana można wyróżnić przekładniki prądowe i napięciowe.
Przekładniki prądowe nazywane potocznie transformatorami prądu to aparatura elektryczna, która odpowiada za niezawodną pracę układów, co jest możliwe dzięki stałem kontrolowaniu parametrów prądu. W efekcie gwarantuje to bezpieczną pracę wielu urządzeń podłączonych do zasilania.
Czym są przekładniki prądowe?
Przekładniki prądowe to urządzenia elektryczne, które umożliwiają pomiar dużych natężeń prądu dzięki wykorzystaniu mierników o mniejszych zakresach pomiarowych. W efekcie możliwe jest przekształcenie parametrów prądu z wartości występujących po stronie pierwotnej, czyli w sieci, na parametry, których wymagają urządzenia zasilane przez stronę wtórną. Poza tym przekładniki prądowe wykorzystywane są także do zabezpieczeń stosowanych w rozdzielnicach średni napięć. W układach pomiarowych spełniają trzy główne funkcje, a mianowicie:
- umożliwiają pomiary za pomocą mierników o niewielkim zakresie;
- oddzielają galwanicznie przyrządy od obwodu kontrolowanego;
- umożliwiają umieszczenie przyrządów w dużej odległości od obwodu kontrolowanego, co zabezpiecza przyrządy od wpływu pól magnetycznych danego obwodu.
Jak zbudowany jest przekładnik prądowy? Otóż, tego typu aparatura elektryczna składa się z trzech podstawowych elementów, a mianowicie uzwojenia pierwotnego, uzwojenia (lub uzwojeń) wtórnych oraz rdzenia magnetycznego.
Jak działają przekładniki prądowe?
Sposób działania przekładników prądowych to kwestia, która intryguje wiele osób, a potwierdzeniem tego faktu może być popularność wyszukiwania w Internecie hasła: przekładnik prądowy zasada działania. Chcąc go wyjaśnić należy najpierw podkreślić, że z uwagi na fakt iż wartości prądów w obwodach roboczych sięgają nawet kilku tysięcy amperów przeprowadzenie ich bezpośrednich pomiarów byłoby zbyt niebezpieczne. Właśnie dlatego wykorzystuje się przekładniki prądowe, które przetwarzają prąd płynący w obwodzie pierwotnym na prąd zasilający obwód wtórny. Jest to możliwe dzięki budowie tego typu aparatury, która jak już wspomniano składa się z dwóch uzwojeń (pierwotnego i wtórnego) nawiniętych na wspólnym rdzeniu. Istotne jest także to, że uzwojenie pierwotne uruchamia się szeregowo do kontrolowanego obwodu prądowego, a wtórne odpowiada za zasilanie obwodów prądowych przyrządów pomiarowych oraz przekaźników.
Jak działają przekładniki prądowe? Sposób działania opiera się na zasadzie mówiącej, że prąd wtórny jest proporcjonalny do prądu pierwotnego, ale jego wartość jest zarazem na tyle mała, że możliwe jest zmierzenie jej w bezpieczny sposób przy użyciu przyrządów pomiarowych. Istotne w tym przypadku jest także to, że ze względów bezpieczeństwa poszczególne obwody są od siebie oddzielone galwanicznie.
Rodzaje przekładników prądowych
Przekładniki prądowe to urządzenia, które klasyfikuje się na różne sposoby. Podstawowym kryterium jest wielkość napięcia, co pozwala wyróżnić:
- przekładniki prądowe niskiego napięcia (nn), które stosuje się do pomiarów prądów płynących w obwodach o wartościach do 25 000 A oraz układach zabezpieczeń w urządzeniach elektrycznych o najwyższym dopuszczalnym napięciu 0,72 kV lub maksymalnie 1,2 kV i częstotliwości 50 – 60 Hz. Tego typu urządzenia produkowane są w klasach dokładności 0,2; 0,5; 1; 3; 5, a klasa 0,2 oraz 0,5 to urządzenia, które są dopuszczone do legalizacji;
- przekładniki prądowe średniego napięcia (sn), które stosuje się do pomiaru napięcia oraz prądu w sieciach powyżej 1 kV. Przekładniki prądowe sn służą do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych o najwyższym dopuszczalnym napięciu sieci 52 kV i częstotliwości 50 – 60 Hz.
Jak jeszcze może wyglądać podział przekładników prądowych? Istotny kryterium jest sposób działania, co pozwala wyróżnić:
- przekładniki konwencjonalne:
a) indukcyjne – opierające się na zasadzie transformacji, która wynika ze zjawiska indukcji elektromagnetycznej;
b) pojemnościowe, rezystancyjne - wykorzystujące zasadę dzielenia, odkładania napięcia na elementach pojemnościowych, rezystancyjnych;
- przekładniki niekonwencjonalne (elektroniczne lub optoelektroniczne) – których działanie wykorzystuje różne zjawiska zachodzące w fizyce, które mogą wskazać wielkość prądu, czy napięcia.
Dostępne w sprzedaży przekładniki prądowe to urządzenia, które mogą różnić się budową, a co za tym idzie również sposobem montażu. Wykorzystać można bowiem zarówno przekładnik na kabel, który posiada rdzeń otwierany lub otwór, jak i modułowy przekładnik na szynę. W tym drugim przypadku przekładniki pomiarowe nasuwa się bezpośrednio na szynę, a montaż wymaga dociśnięcia przy zastosowaniu wkrętów mocujących.
Na co zwrócić uwagę dobierając przekładniki prądowe?
Dobór przekładników prądowych wymaga przede wszystkim skupienia się na parametrach tych aparatów, wśród których najważniejszy jest:
- znamionowy prąd pierwotny;
- znamionowy prąd wtórny: 1A lub 5A;
- moc;
- klasa dokładności.
Istotnymi kwestiami, które również warto wziąć pod uwagę jest typ przekładnika, sposób jego montażu, czy jakość wykonania. Istotne jest zatem to, by przekładniki pomiarowe spełniały wymagane normy, a w przypadku przekładników prądowych niskiego napięcia najważniejsza jest norma PN-EN61869-2. Ważną kwestią jest jednak nie tylko właściwy dobór urządzeń do zastosowania, ale również ich prawidłowy montaż, który należy przeprowadzić według dedykowanego schematu podłączenia.
Przekładniki prądowe w sklepie zpradem.pl
Kupując przekładniki prądowe lub napięciowe tak samo jak w przypadku zakupów innej aparatury elektrycznej należy kierować się przede wszystkim jakością poszczególnych rozwiązań. W związku z tym w ofercie sklepu elektrycznego zpradem.pl znajdują się wyłącznie przekładniki renomowanych marek, takich jak między innymi Schneider Electric, IME, czy Lumel. Zakup produktów tych firm można być pewnym nie tylko ich niezawodności, ale także wytrzymałości, która przekłada się na długą żywotność. Kupując w naszym sklepie można liczyć nie tylko na atrakcyjne ceny, ale również specjalistyczne doradztwo, które oferujemy przy zakupach detalicznych i hurtowych.
